La Fender Stratocaster
Después de las pruebas realizadas al ampli para guitarra
con una Fender Stratocaster facilitada por uno de mis yernos,
aproveché la ocasión de que dispuse de ella un par de
semanas para mirar y remirar la forma en que está construida,
buscando por la Red temas sobre la construcción de guitarras de
cuerpo macizo (solid body electric guitar), me pude hacer una idea de tal forma que me animé a probar de construirme una, pero .... debido a que no he querido arriesgarme a realizar el proyecto con el tipo de maderas
usadas para éste caso y por no echar a perder un puñado
de euros en caso de fracaso, opté por hacer una prueba inicial

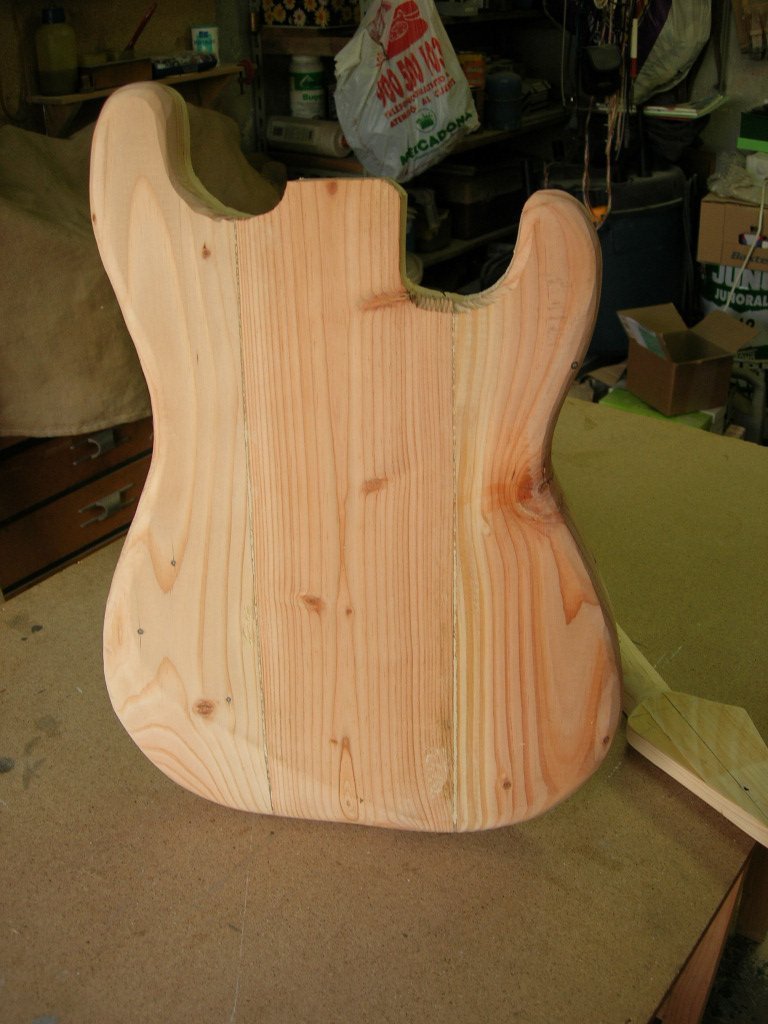

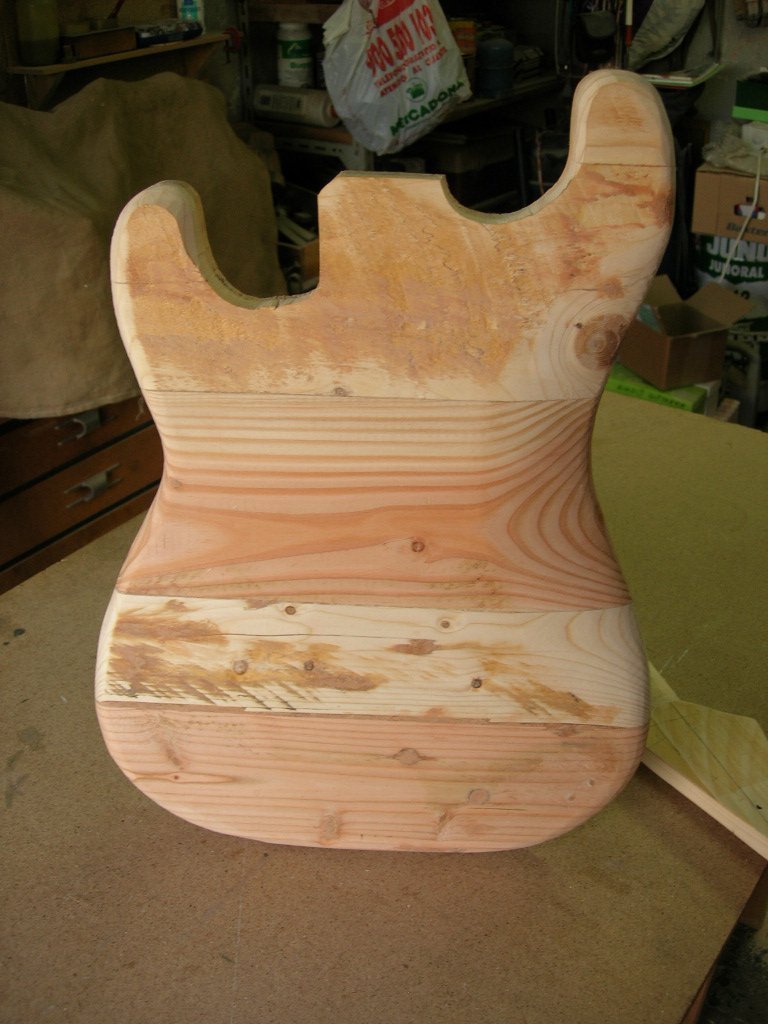

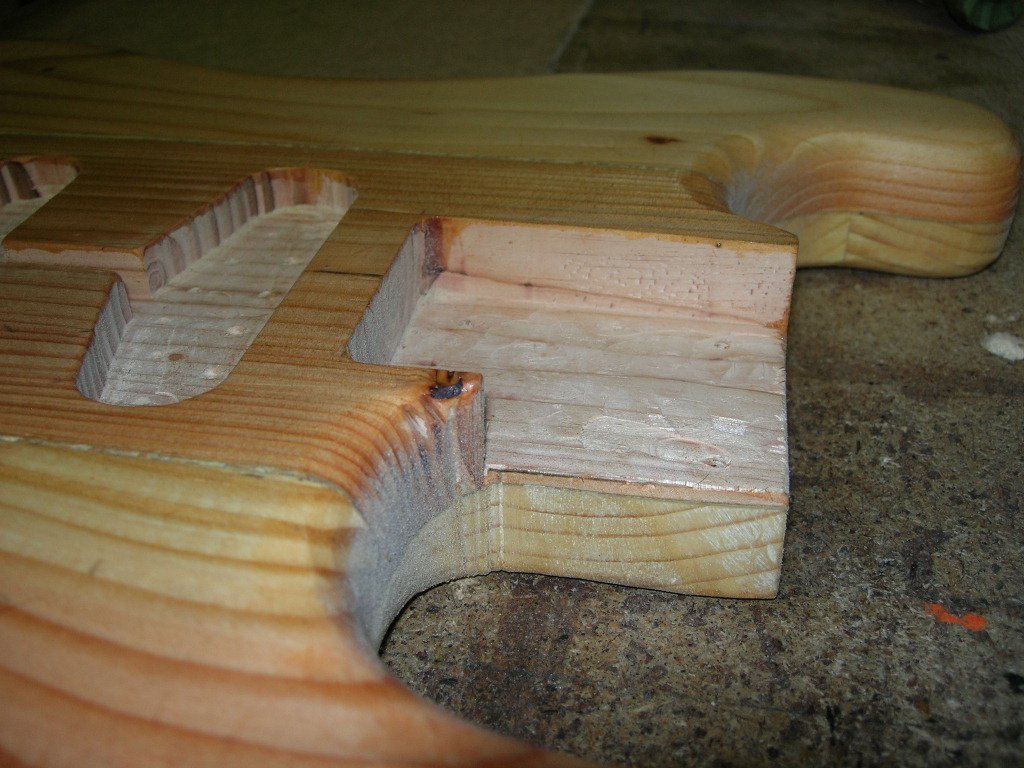

con madera de la más común (procedente de las tablillas
de un palet vulgar y corriente) encoladas superpuestas y cruzadas para

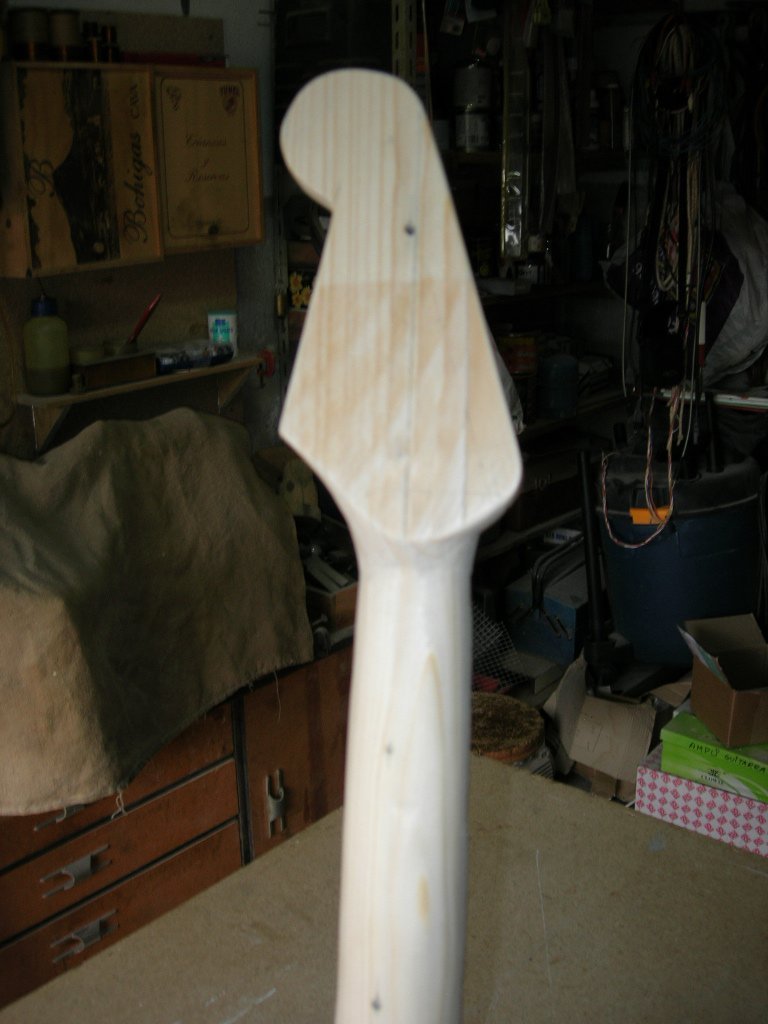

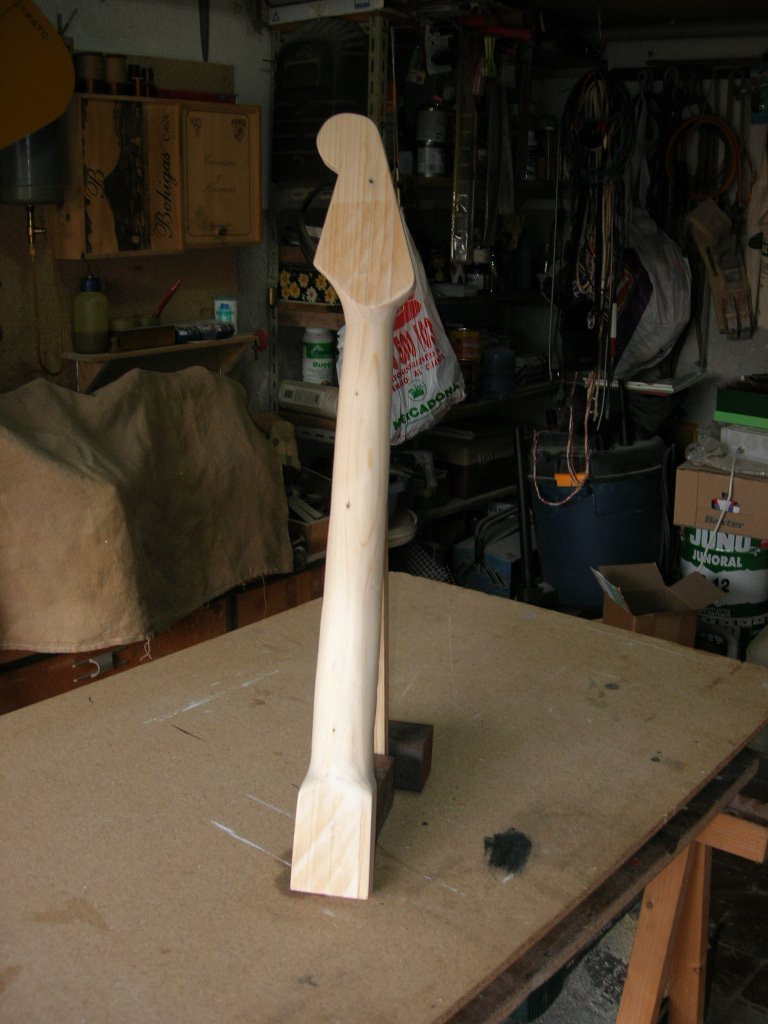

dar grosor al "tocho" y de aquí poder sacar el "cuerpo" y de una
tabla sencilla de unos 24 m/m de grueso para el mástil, en las
imágenes se pueden observar incluso los agujeros de los clavos.
Pasado un tiempo en "Stand By" y adquirida cierta
práctica con la fresadora, he decidido continuar con el
proyecto. Debido a la falta de herramienta adecuada para efectuar las
ranuras y alojamiento de los trastes y en parte a cierto temor de
pifiarla (Considero que el mástil con su diapasón es el
elemento más crítico de todo el conjunto), he optado por

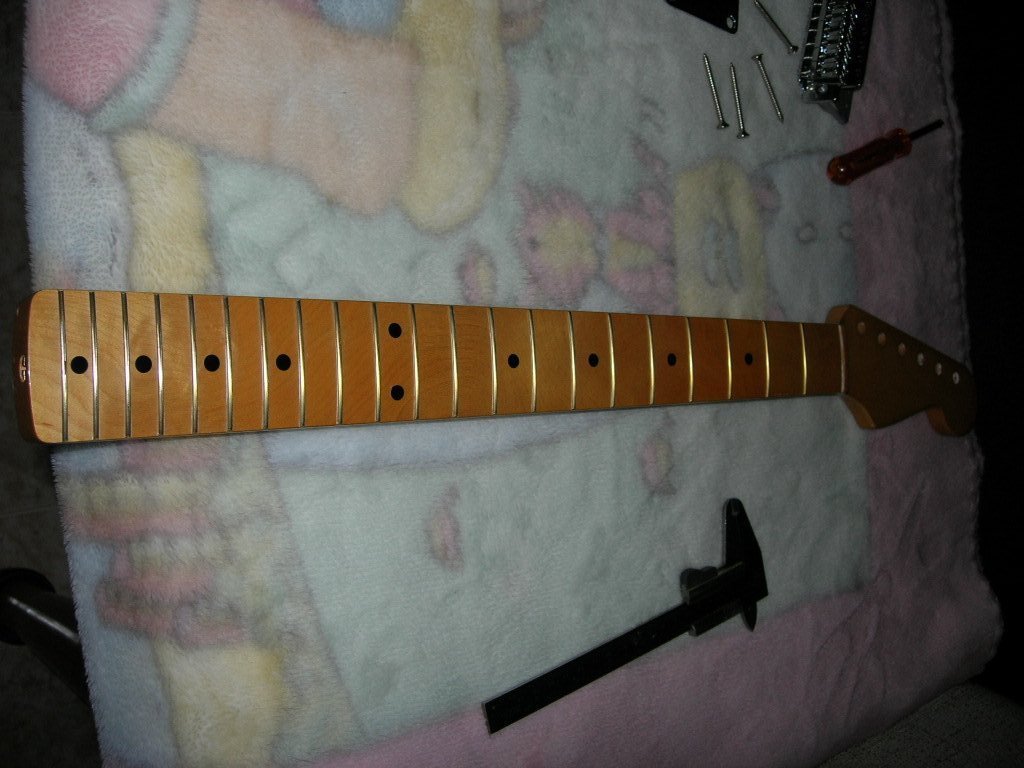

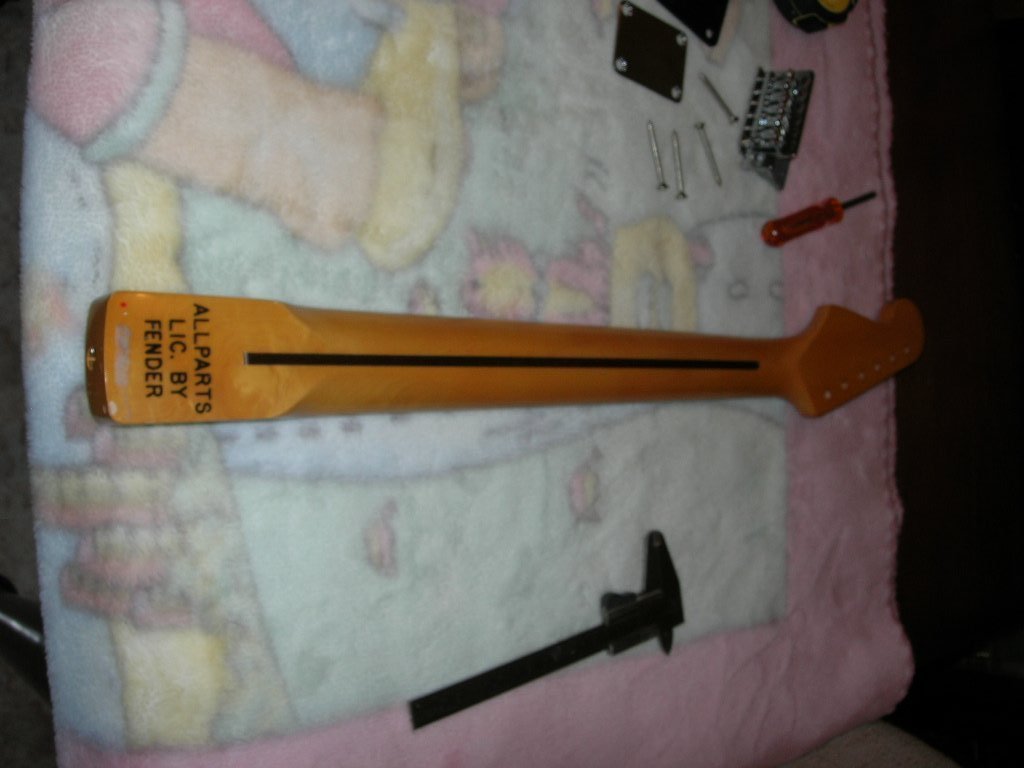

pedir el mástil ya manufacturado. Se trata de un modelo Vintage
fabricado por All Parts con licencia de Fender.

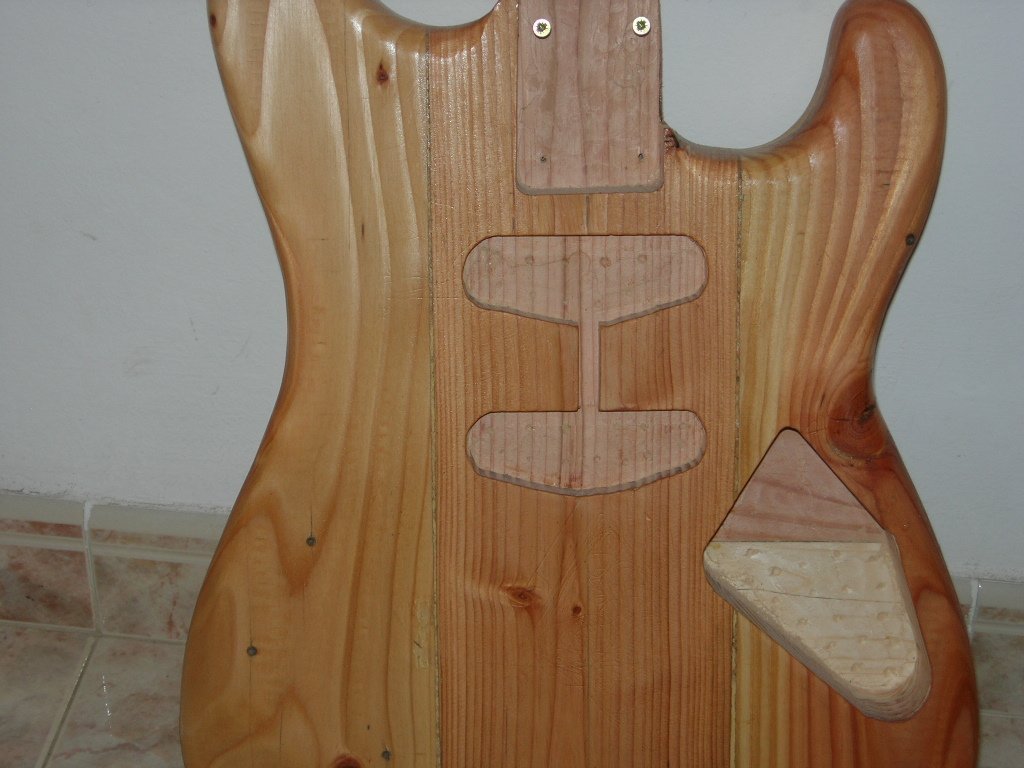

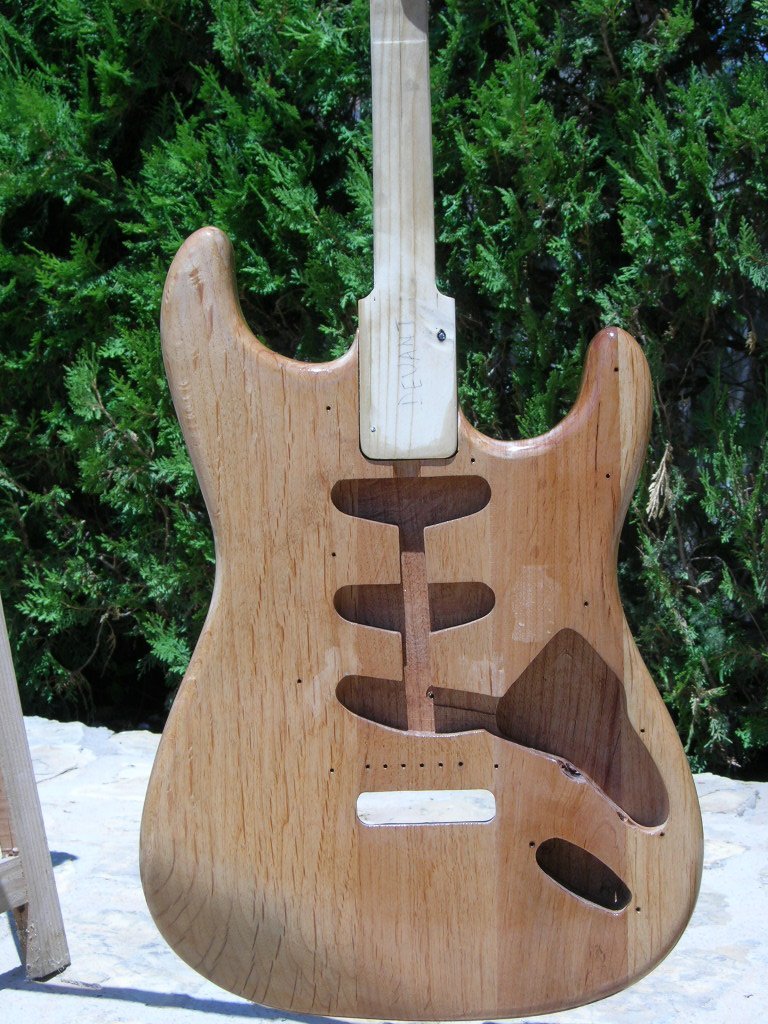

Bloque de madera y cuerpo terminado, se le ha improvisado un "mástil postizo"
para trabajar con la laca sin riesgo de hacer marcas con los dedos.

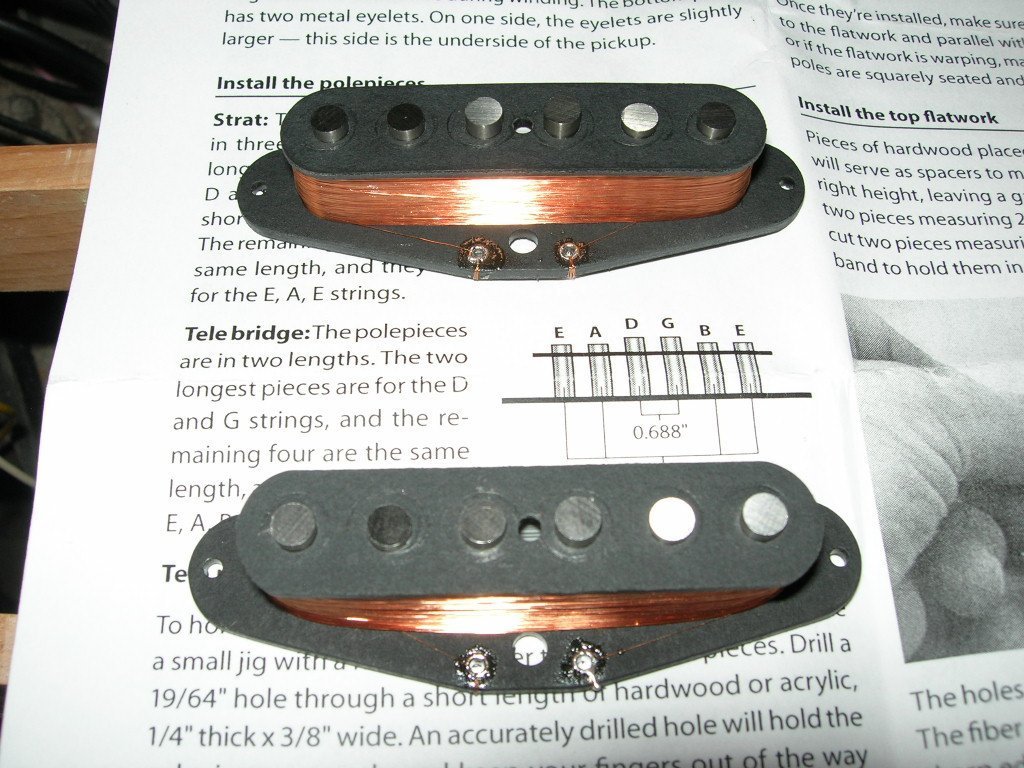

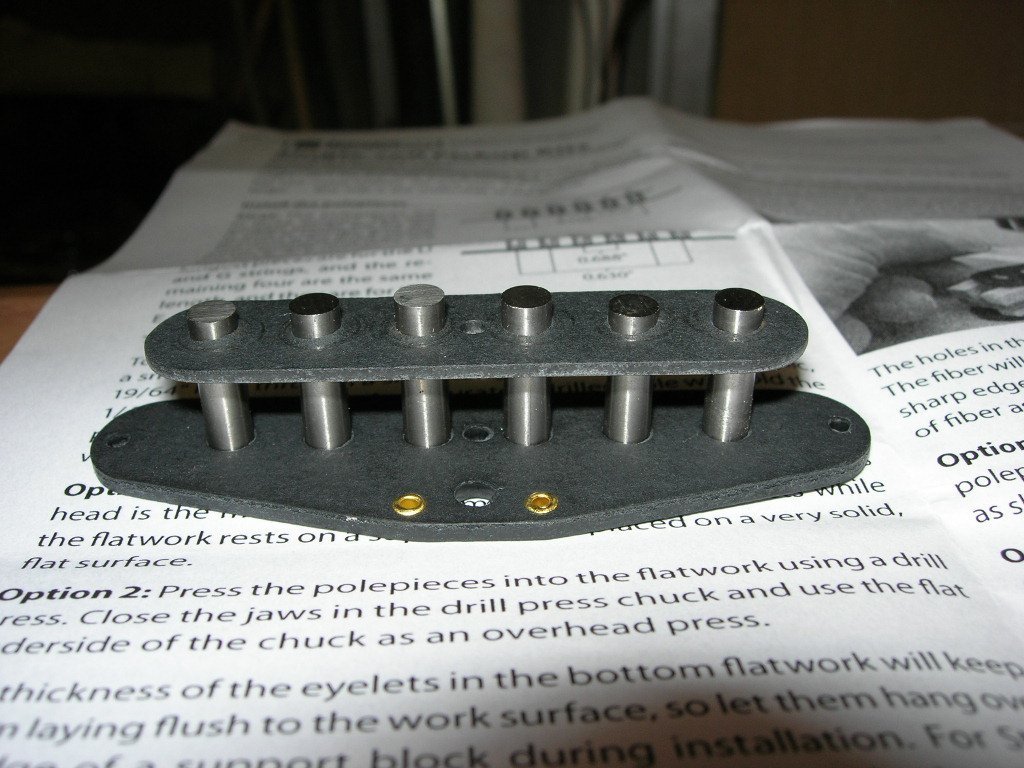

Una tarea tediosa fue el devanado de las
pastillas, pues se trata de muchas espiras de hilo extremadamente fino.

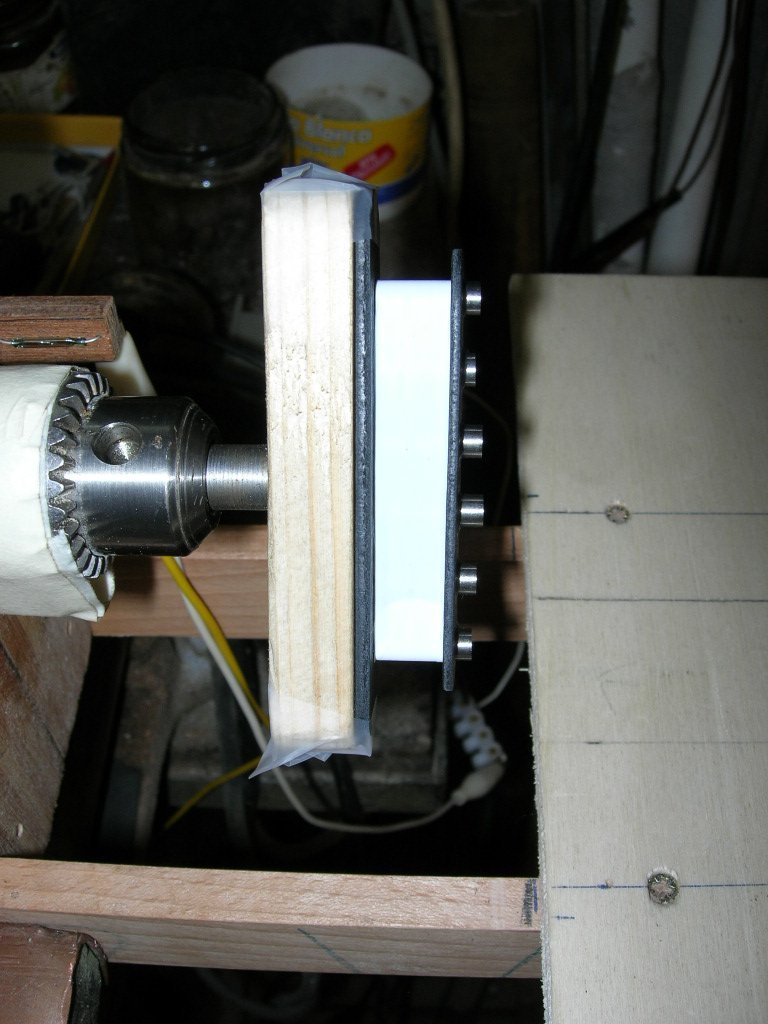

Se improvisó un artilugio con un pequeño taladro eléctrico a modo de
bobinadora y un rele de ampolla para pilotar el cuentavueltas, después
de un par de pruebas iniciales para controlar la tensión del hilo
(sería una put.... que a medio terminar se rompiera el hilo) se
procedió al devanado. Los datos de los devanados son, para
la pastilla más próxima al mástil y la central
7800 espiras de hilo de cobre esmaltado de 0.06 m/m., para la pastilla más próxima al puente 8200 espiras del mismo hilo. Una
vez terminados los devanados, se encintaron con cinta de algodón y se
sumergieron en parafina caliente en un recipiente sometido al vacío
para tener la certeza de que la parafina penetre hasta el "último
rincón del devanado".

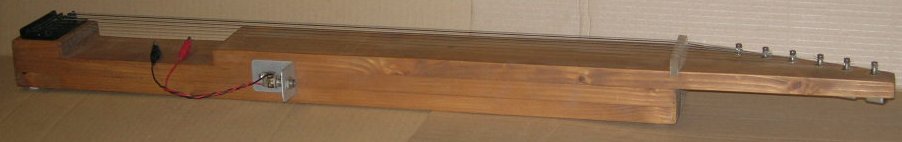

Para poder observar la respuesta de señal de las nuevas pastillas, se
construyó éste tester. Se coloca la pastilla en el hueco y se pillan
los terminales con las dos pinzas. Fue muy útil tanto para escuchar
como suenan o medir la amplitud de la señal con el osciloscopio.

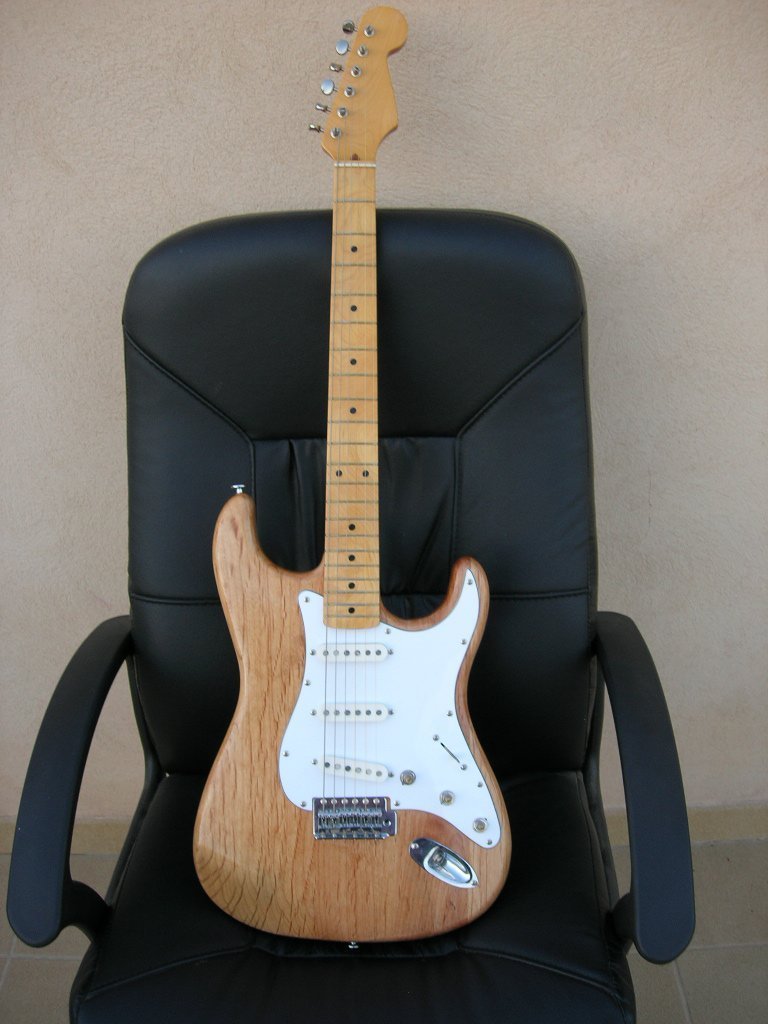

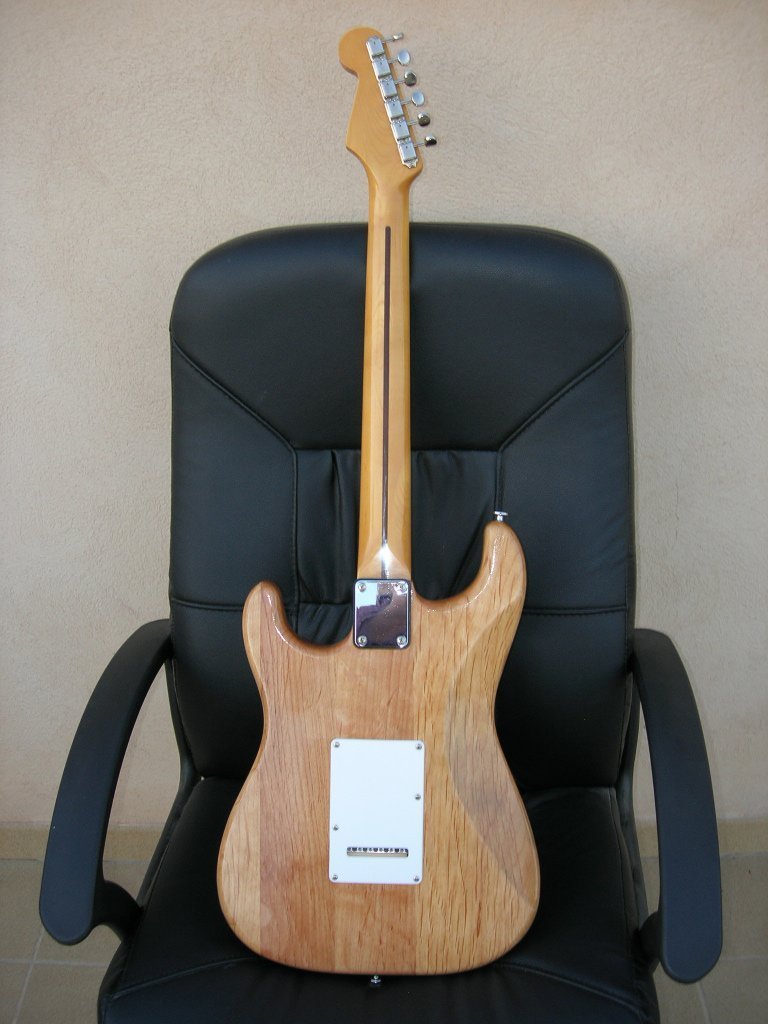

Y para terminar, esto es el trabajo terminado y listo para
disfrutarla tan sólo pendiente de recibir los mandos de los controles. A
pesar de lo laborioso del proceso he disfrutado con su realización y la
búsqueda de información pues ignoraba totalmente que era una octava o
la relación del traste doce y el quintado.
