Experiencia con un triodo GS35B con reja a masa (actualmente en proceso de reforma para HF)

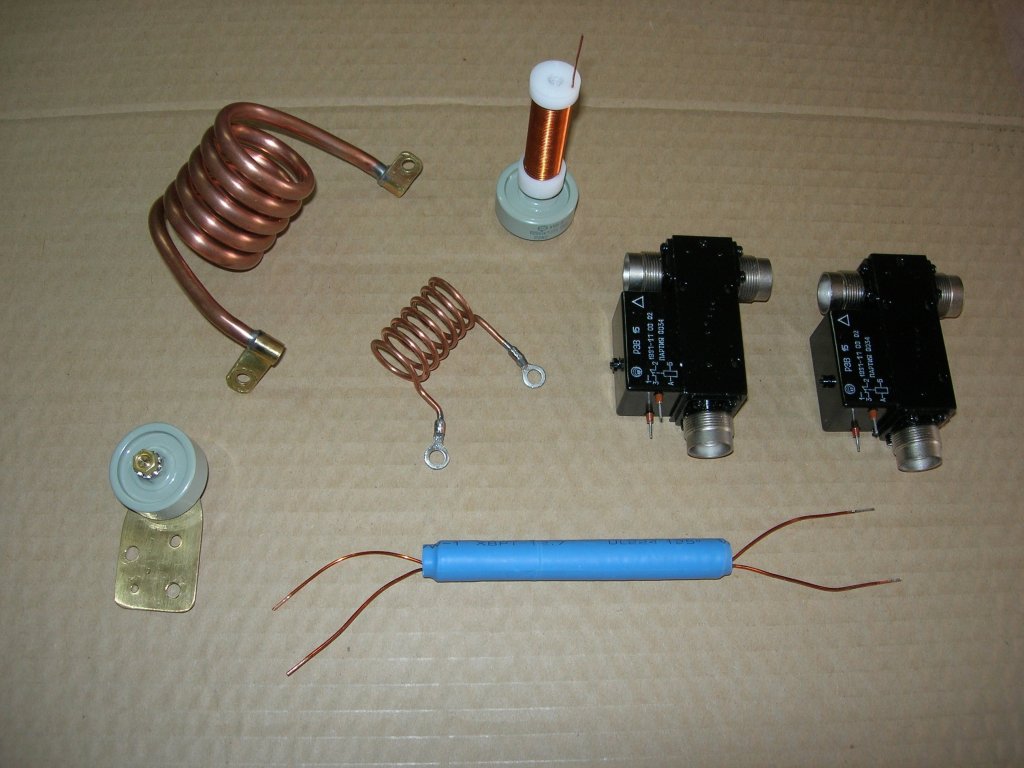

Recopilando material

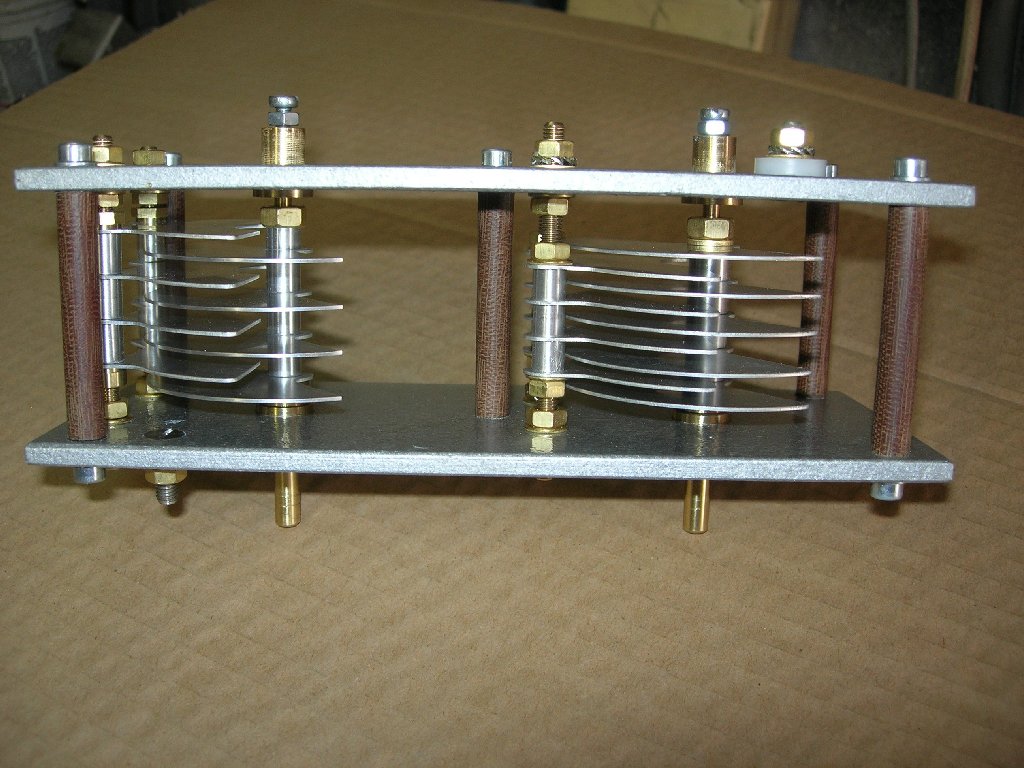

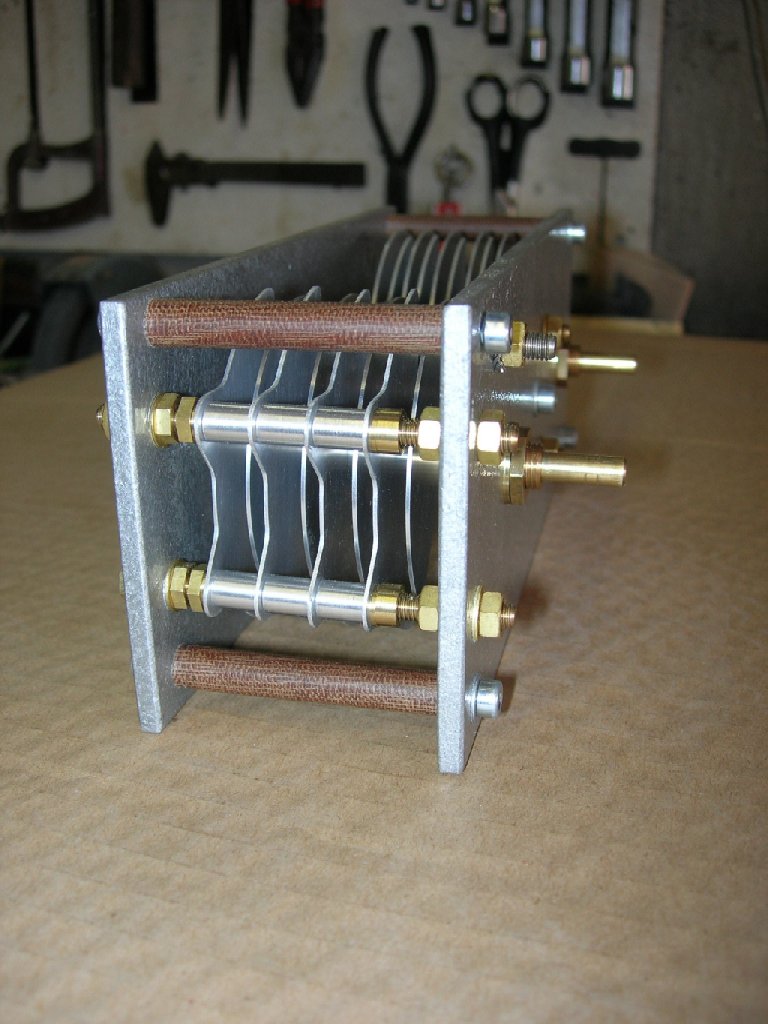

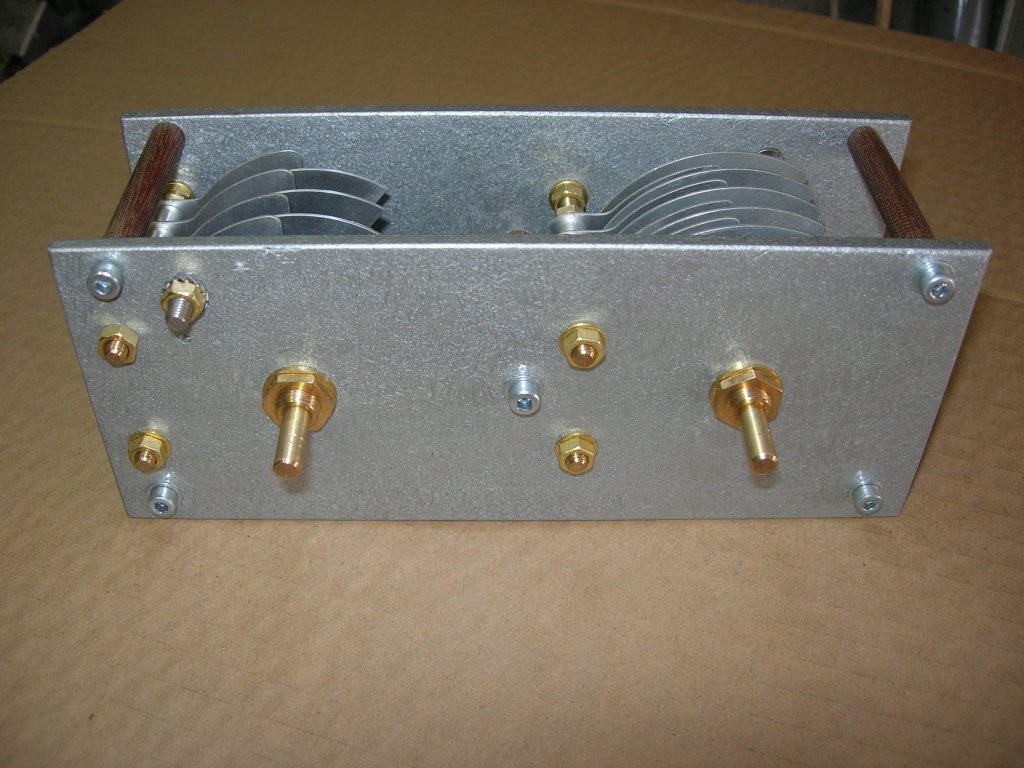

Conjunto condensadores de sintonía de placa y antena "hecho en casa"

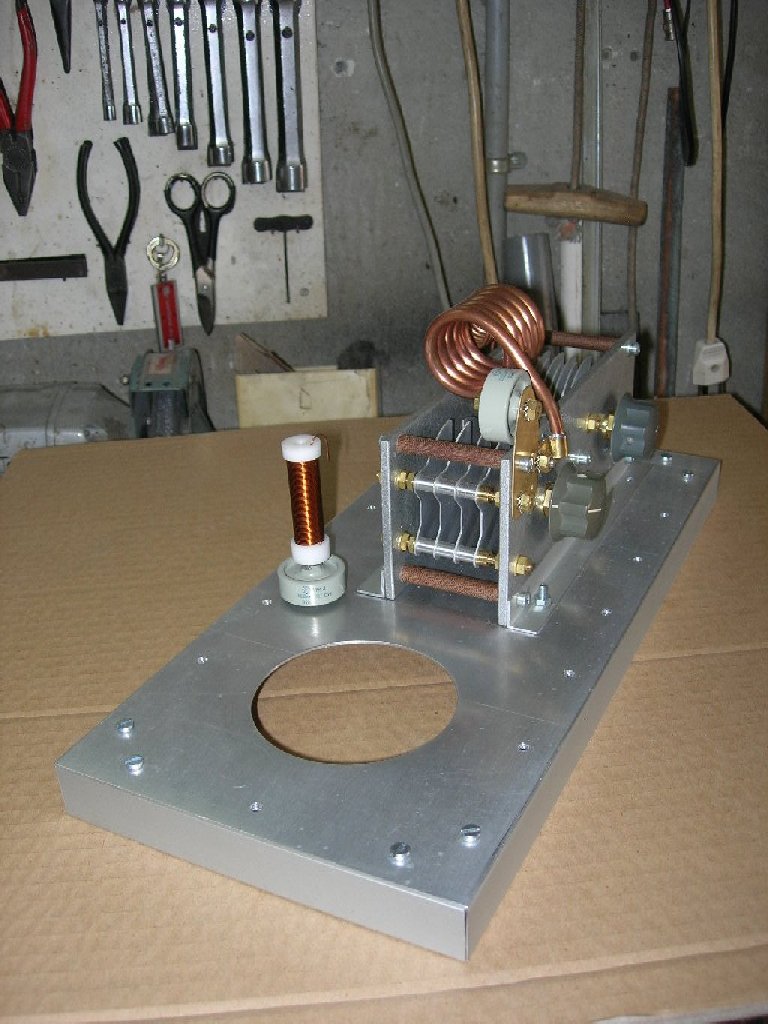

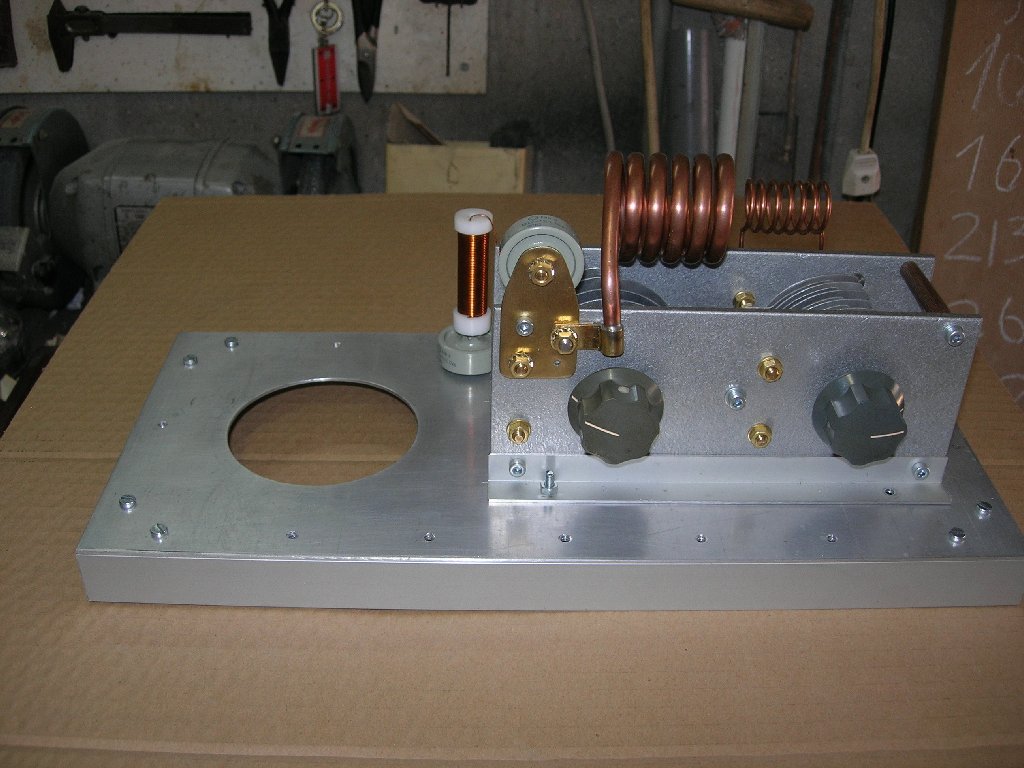

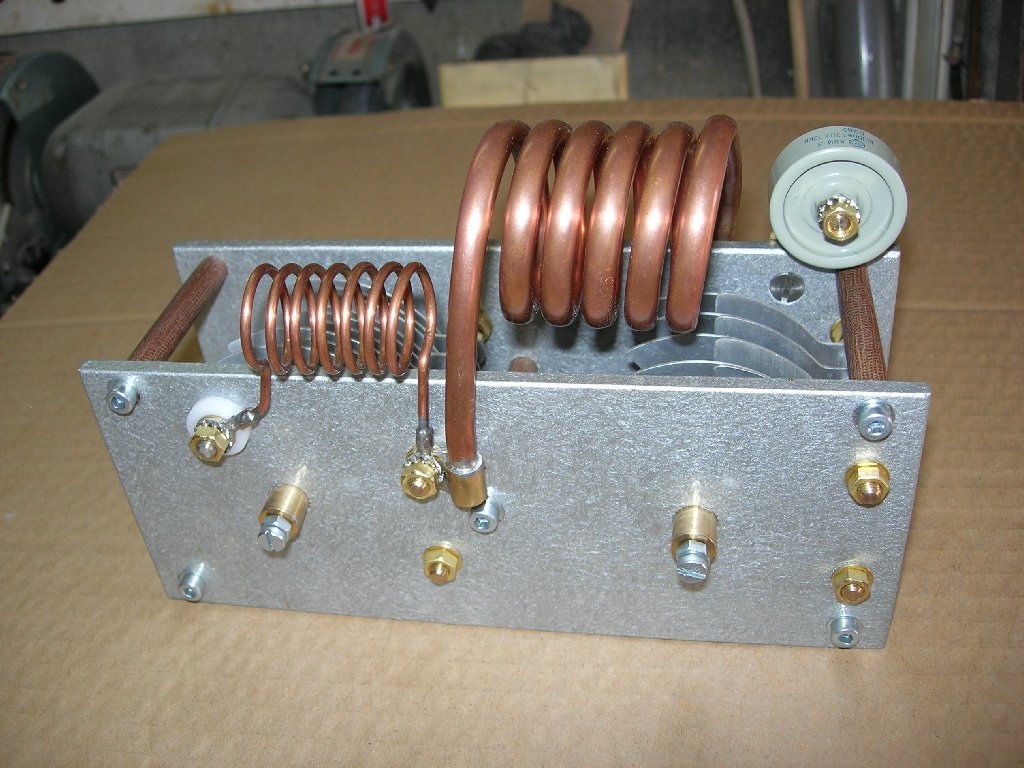

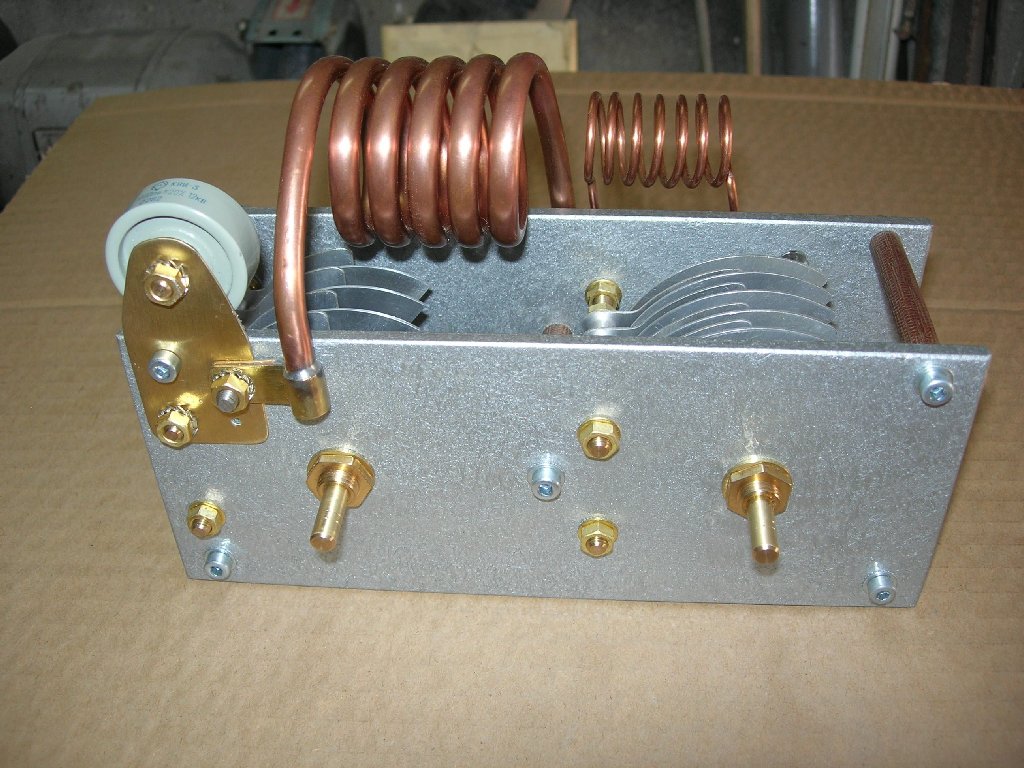

Detalle del tanke Pi - L, previamente se ha hecho "la prueba en frío" respondiendo satisfactoriamente, ya veremos en la "prueba de fuego"

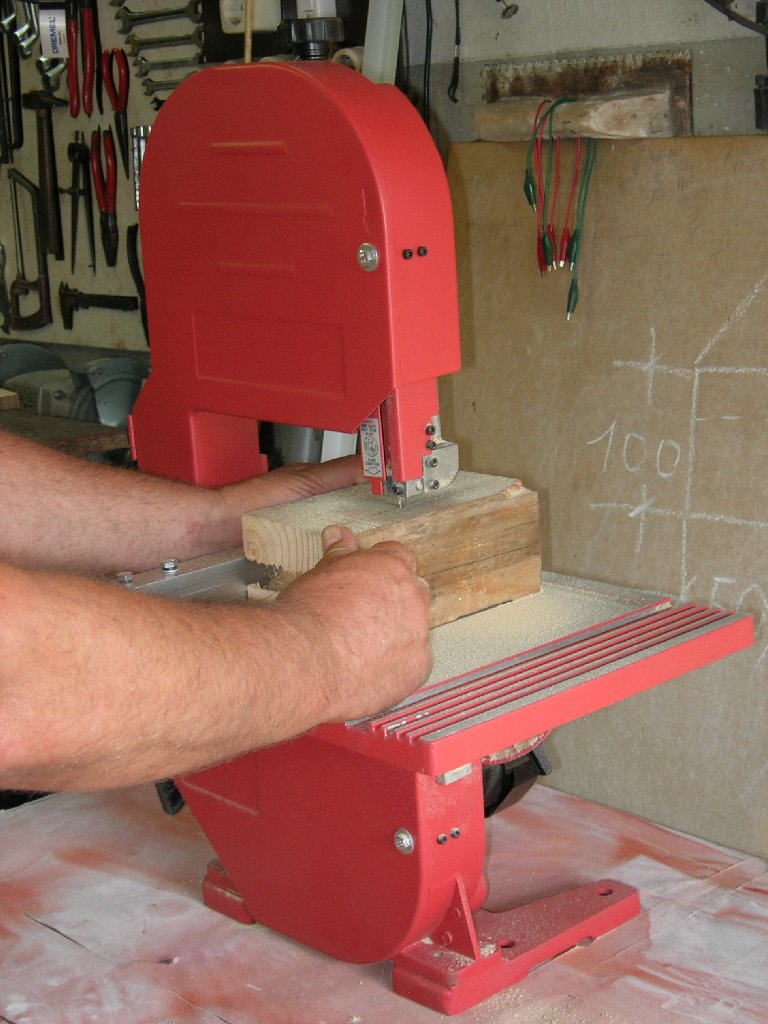

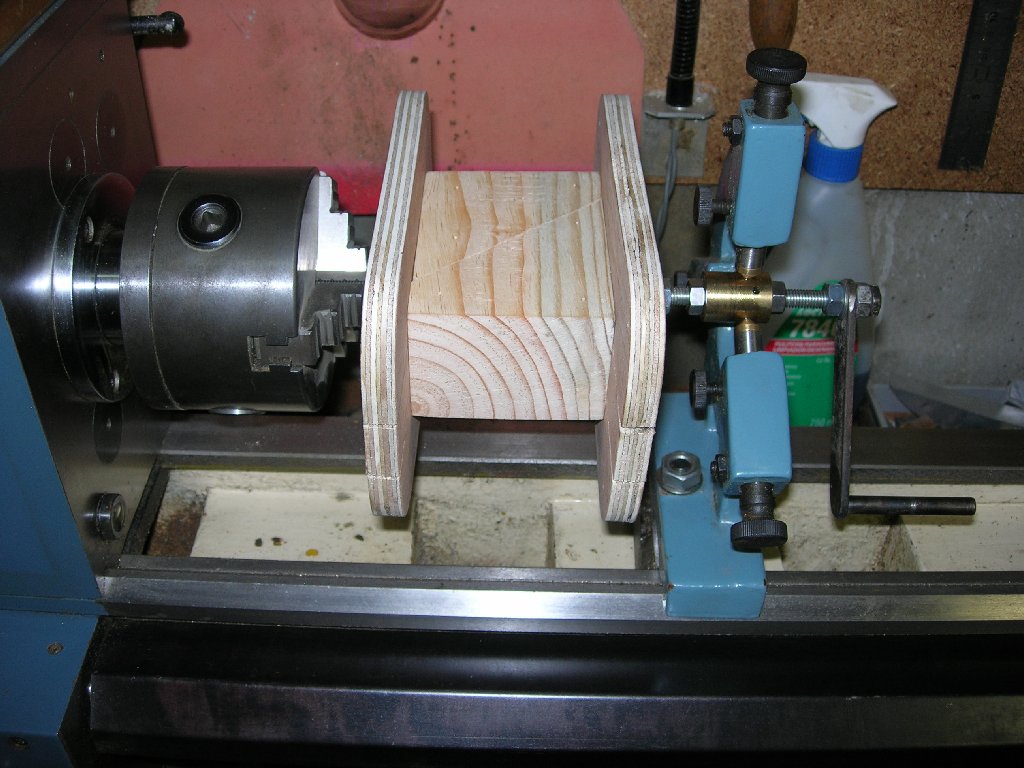

Preparando el molde para el devanado del trafo de alta

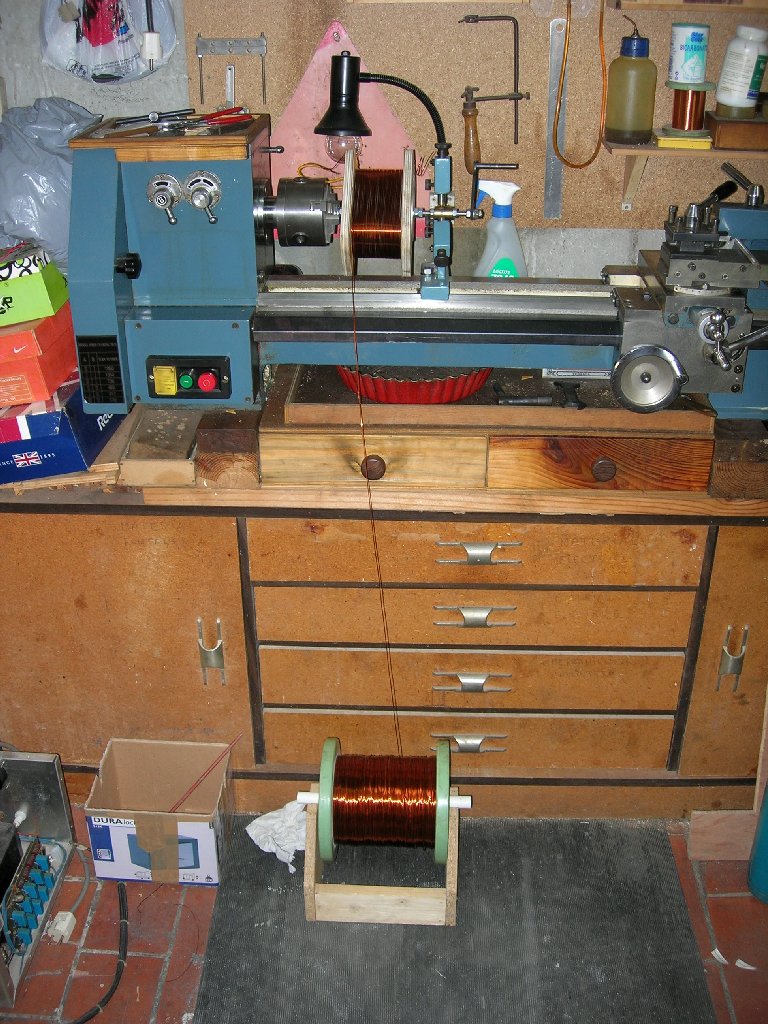

Fin del devanado de alta, se trata de 1151 espiras devanadas a mano en 11 capas de hilo de 0.7 m/m. de diámetro

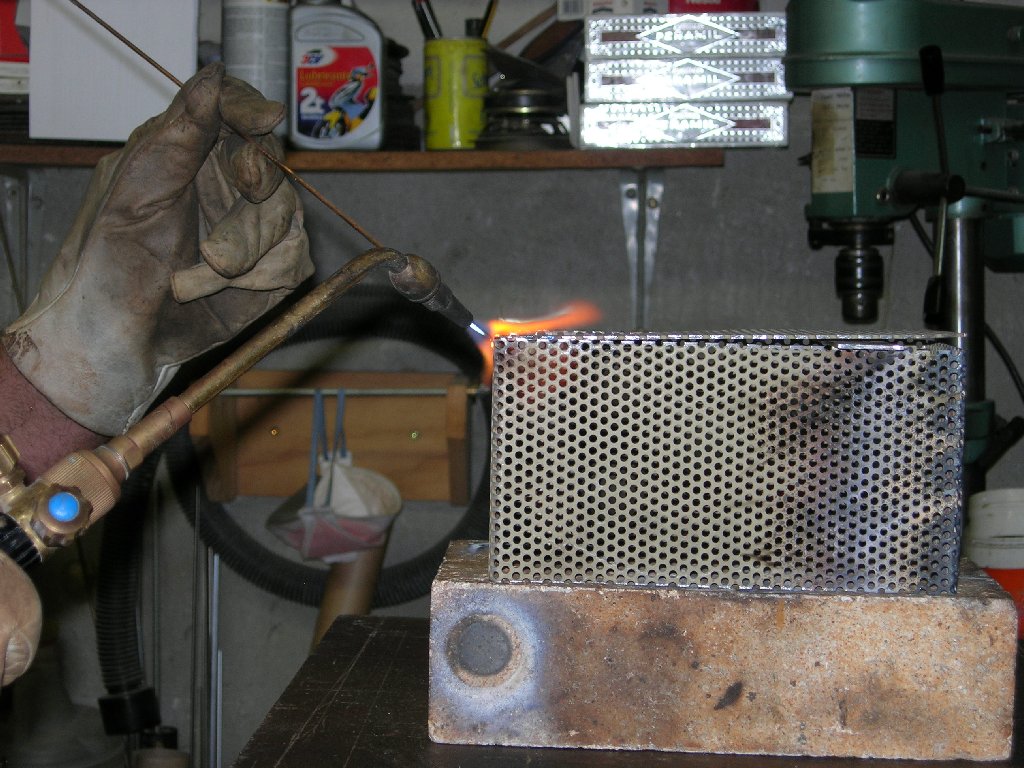

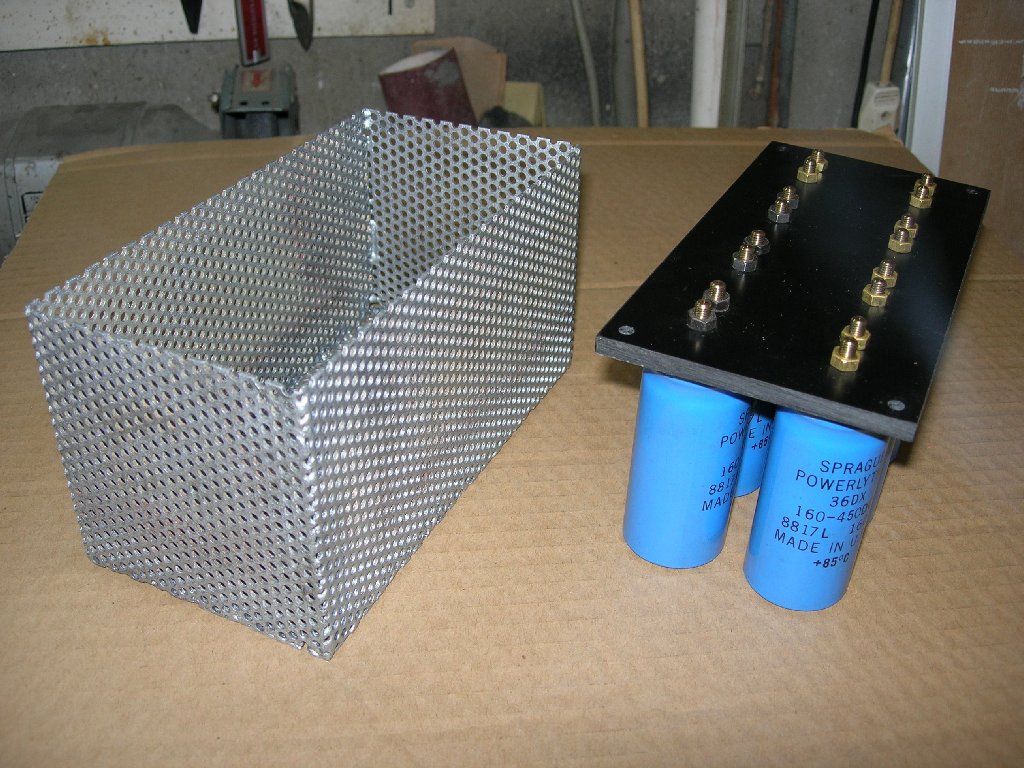

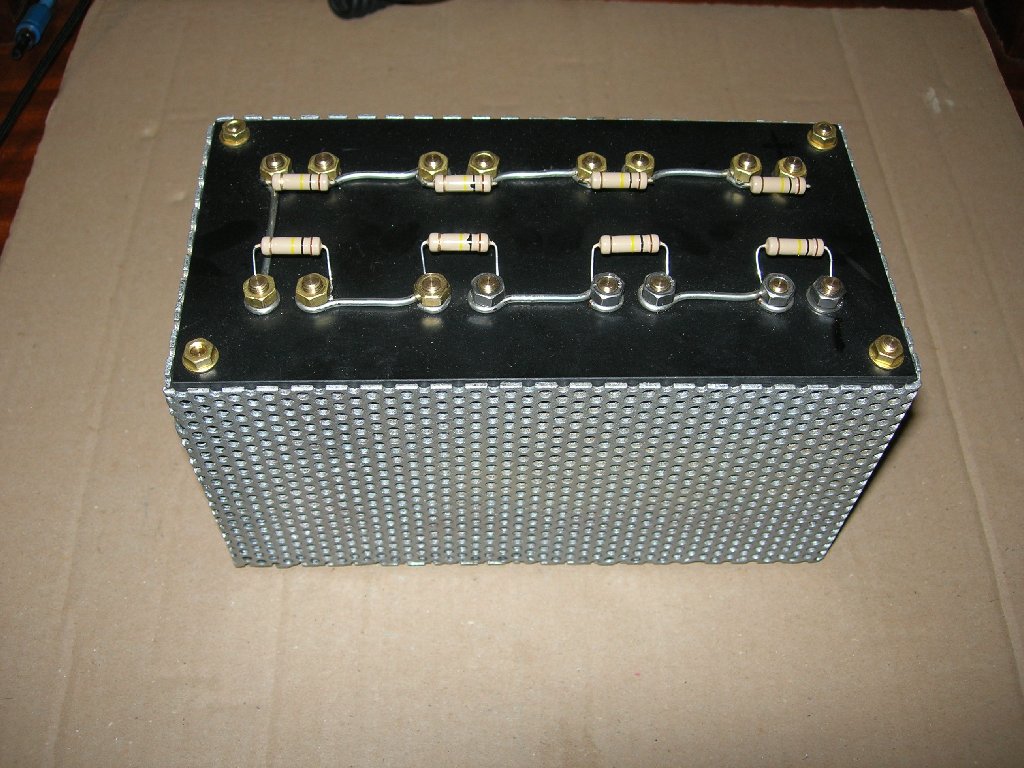

Construyendo el contenedor para los condensadores de filtro de la fuente de alta

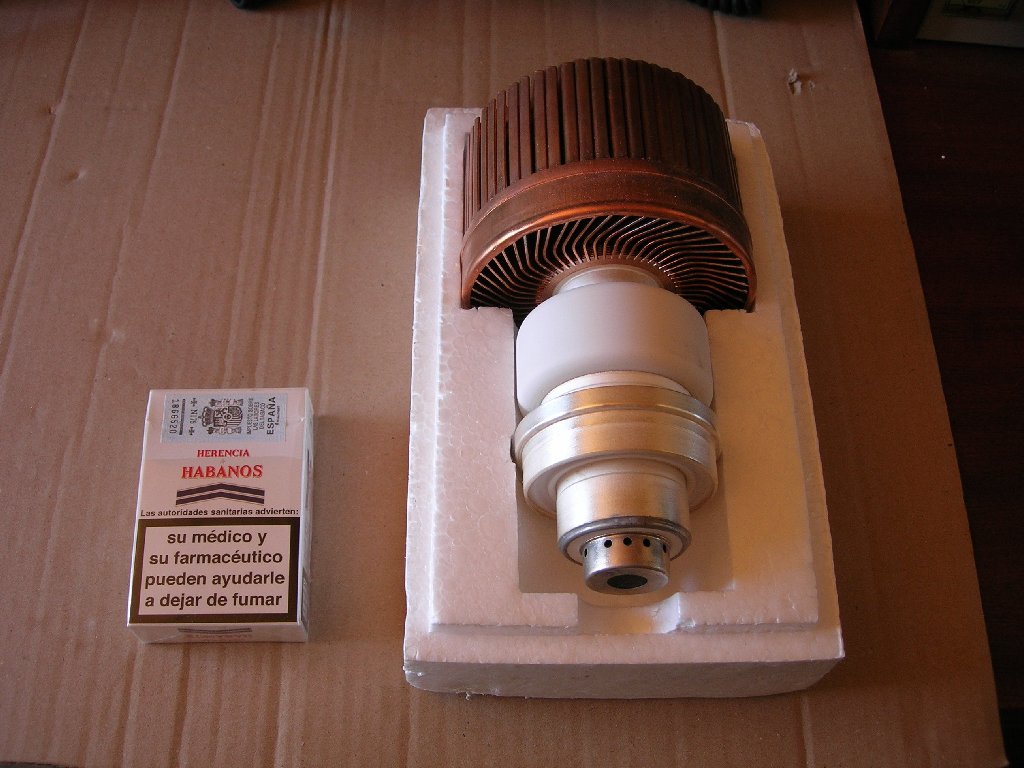

Un componente vital para el proyecto

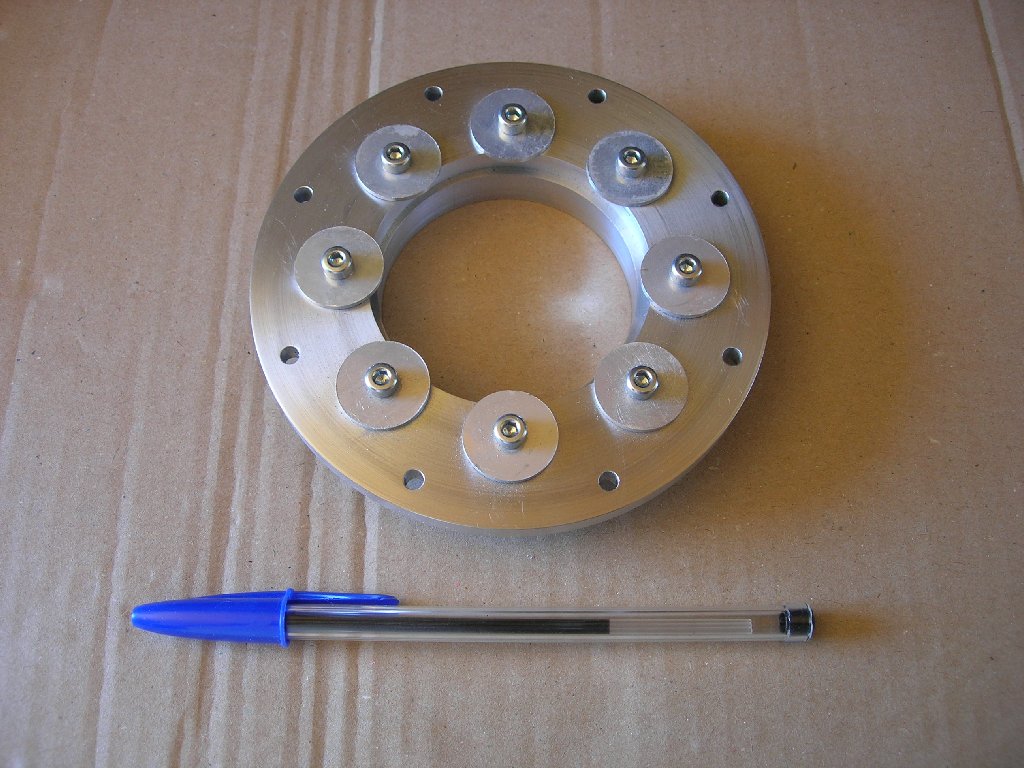

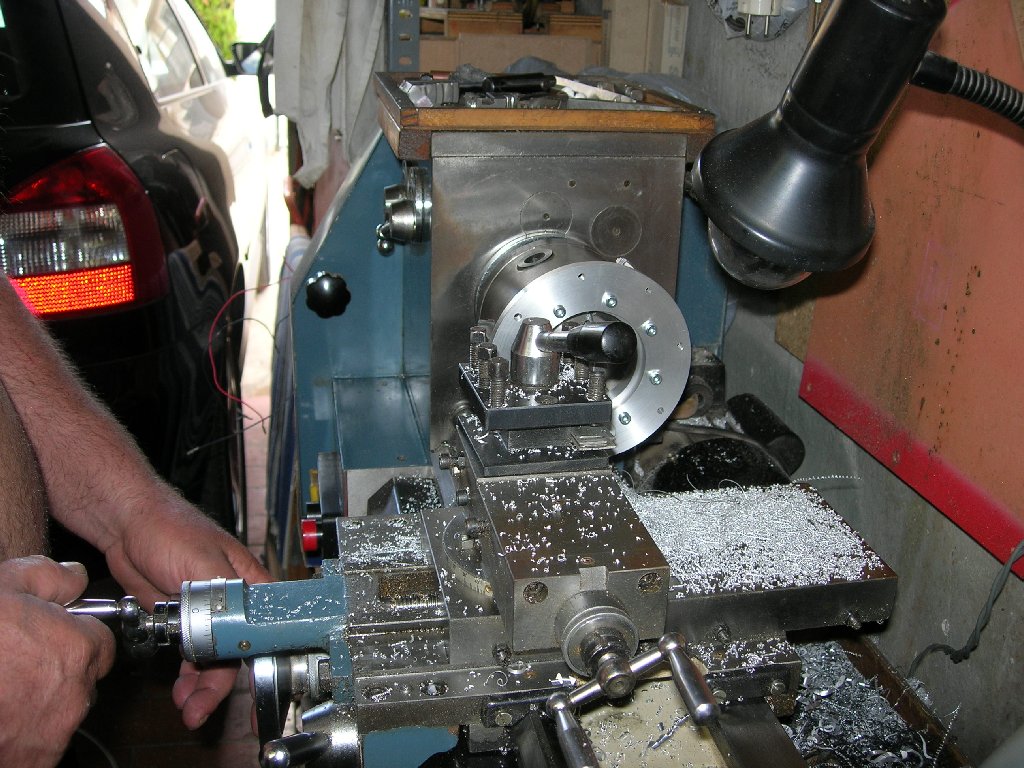

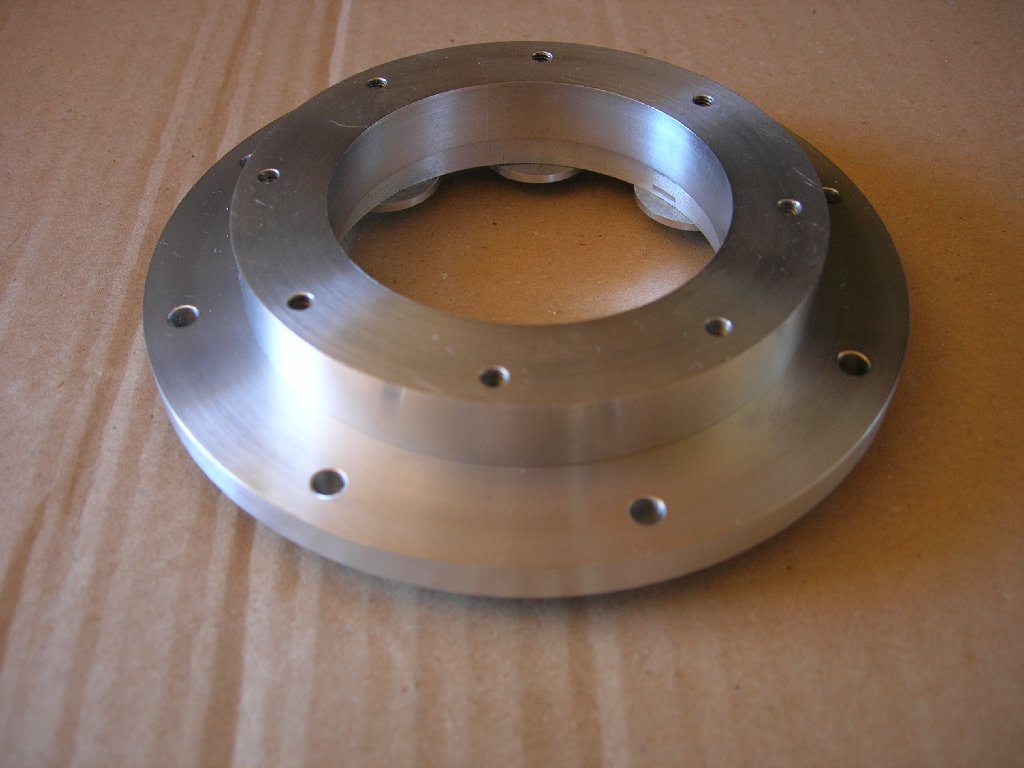

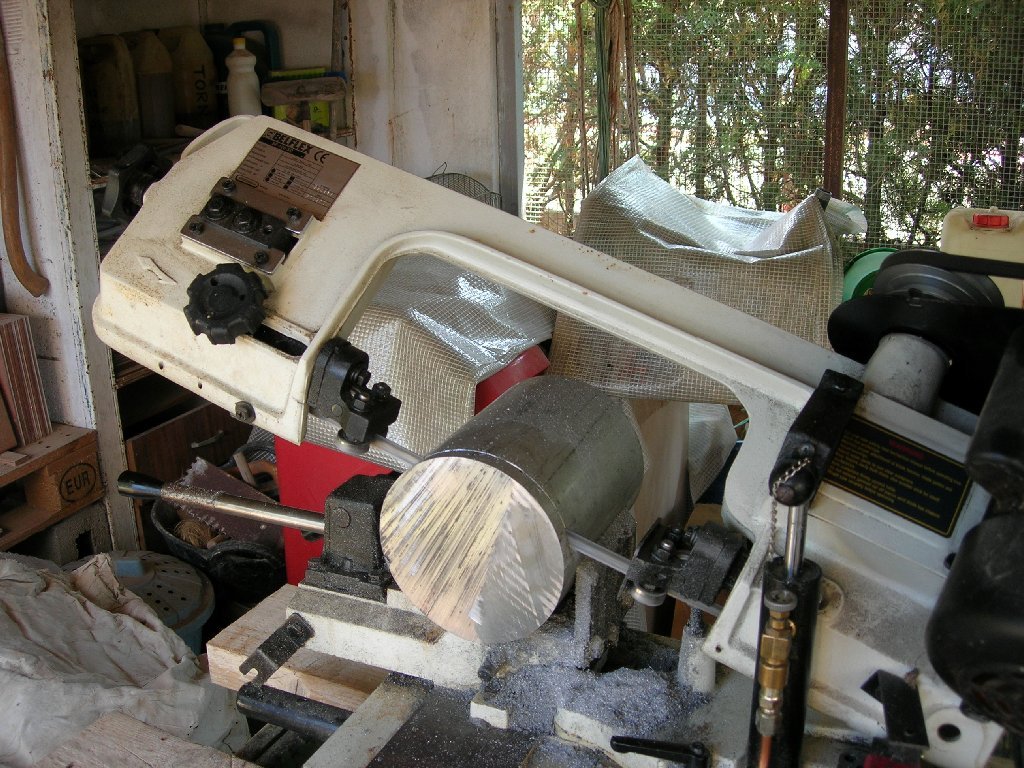

Cortando "una galleta" de un taco de aluminio de 150 m/m. de diámetro para construir el soporte de la válvula

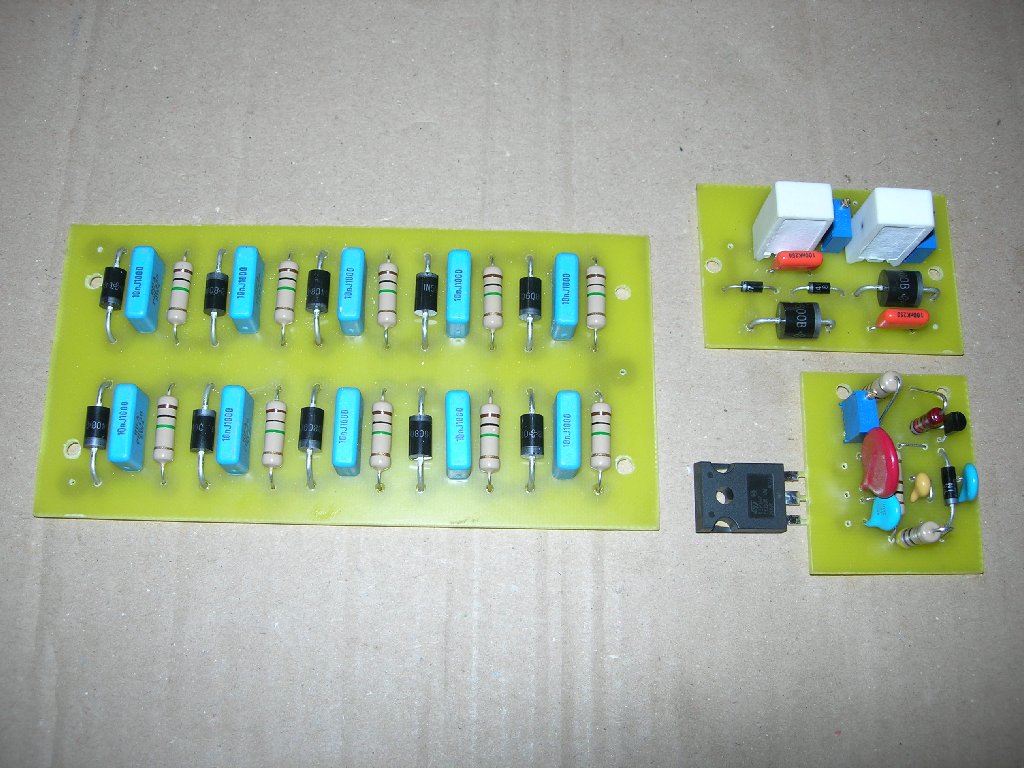

Detalles de las placas correspondientes a la rectificación, shunt de placa y rejilla y regulador de tensión de bias

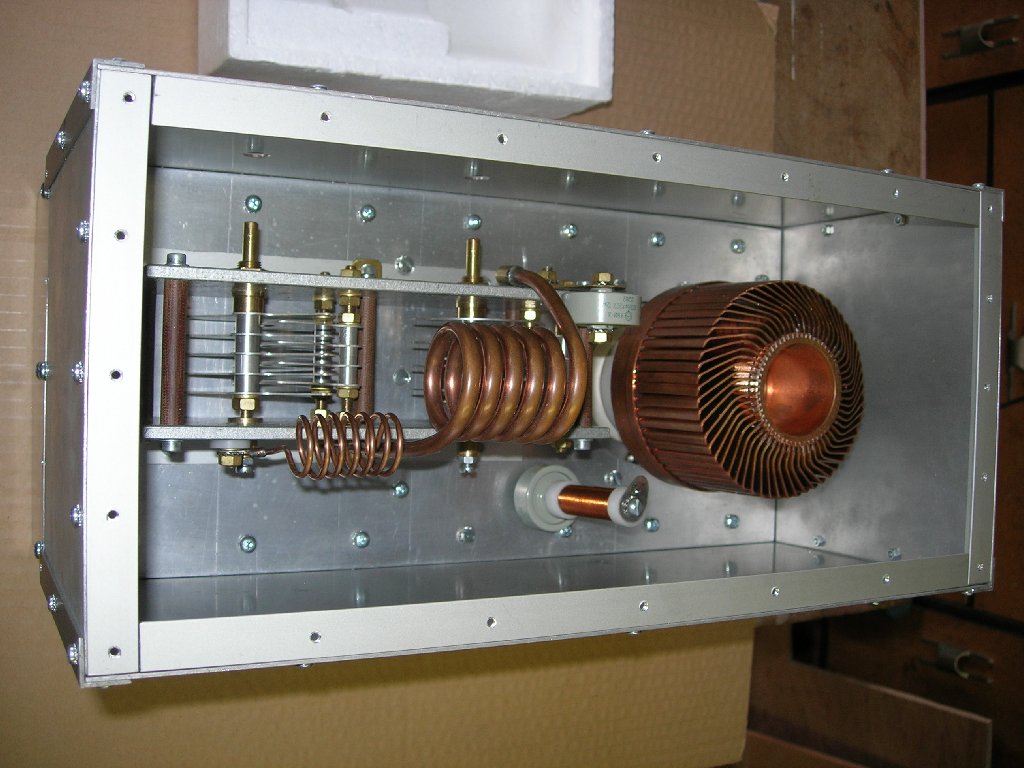

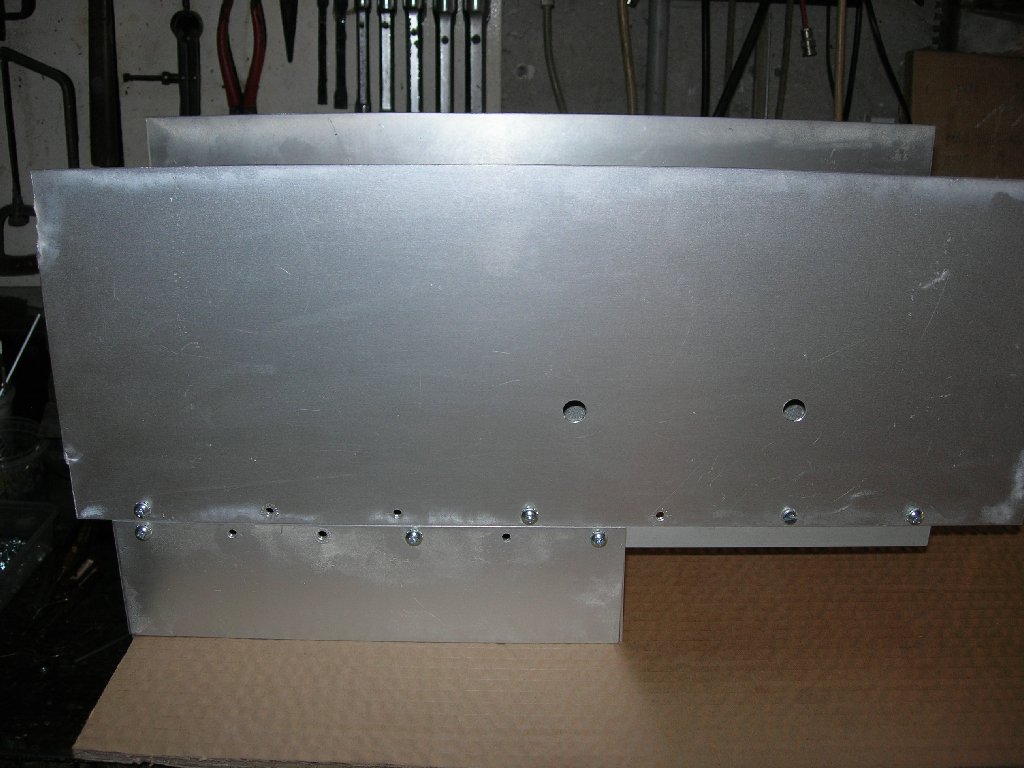

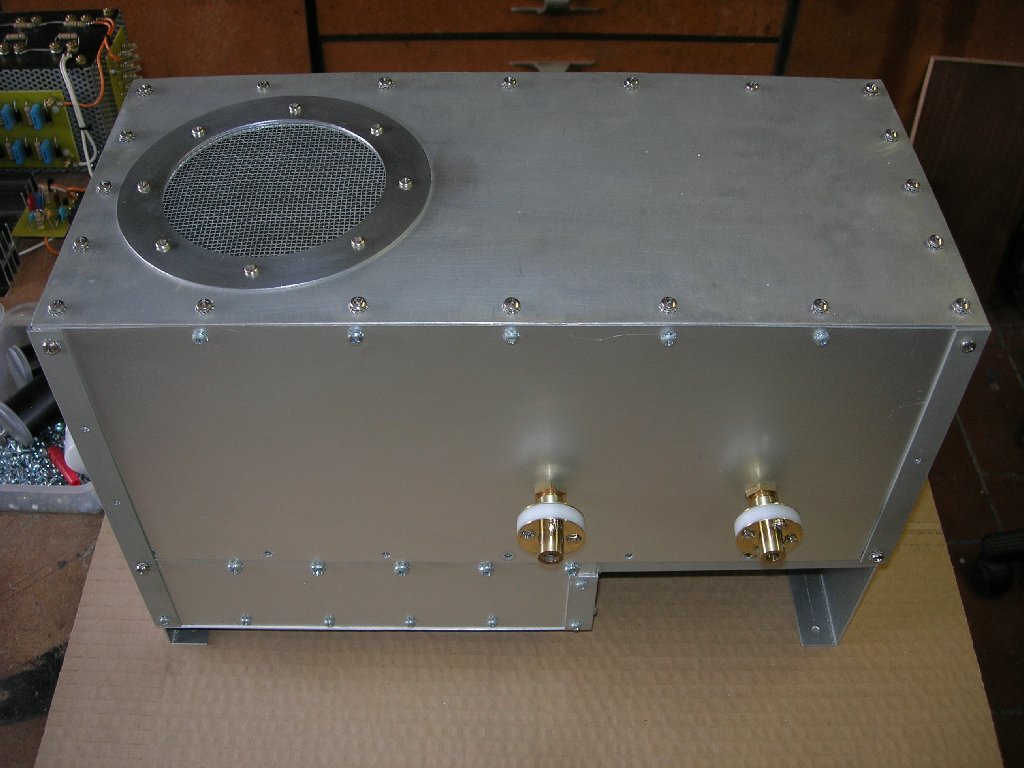

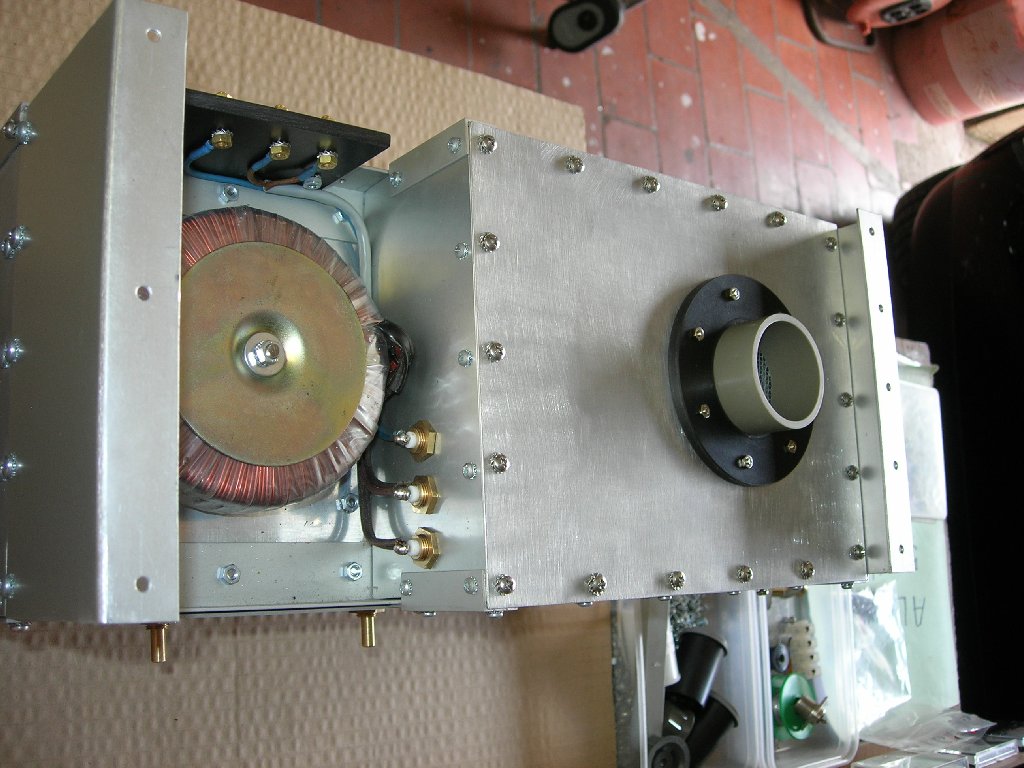

Construcción del chasis

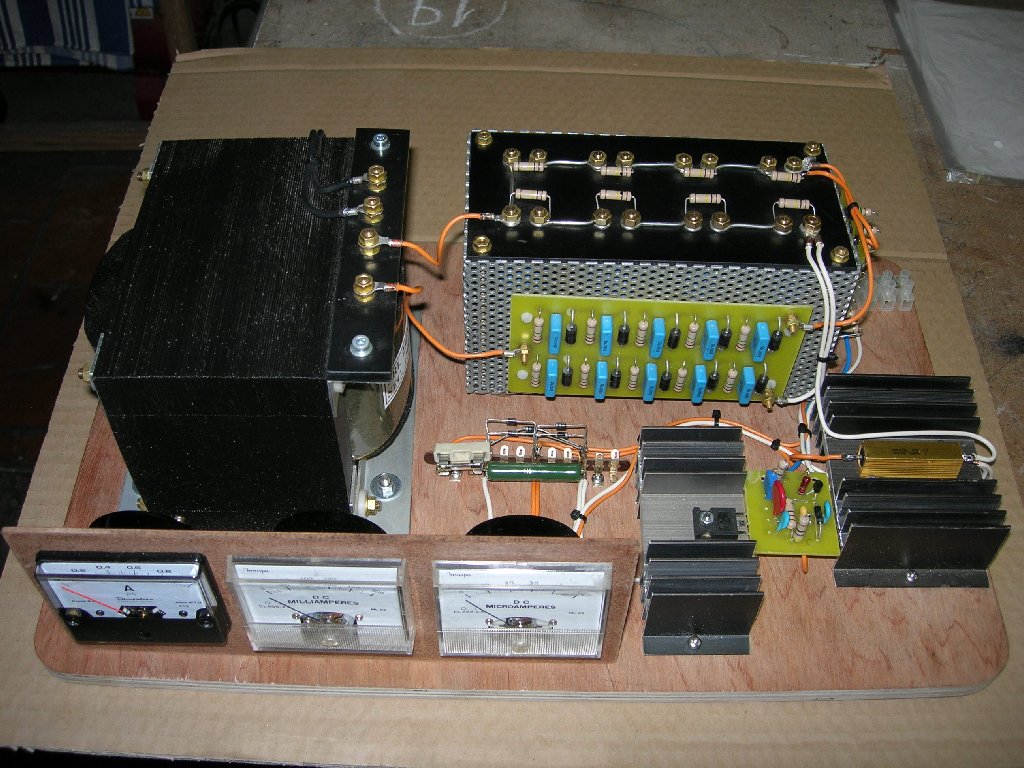

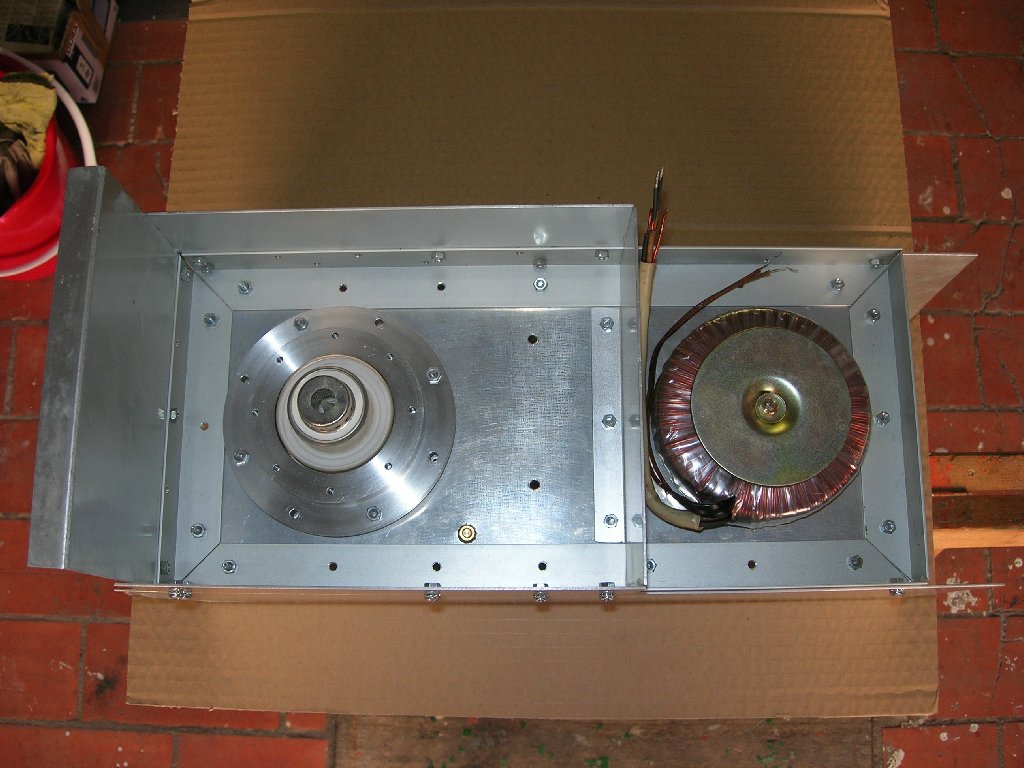

Fuente de alta cableada de forma provisional, una vez comprobado el amplificador, se instalará todo en su lugar definitivo

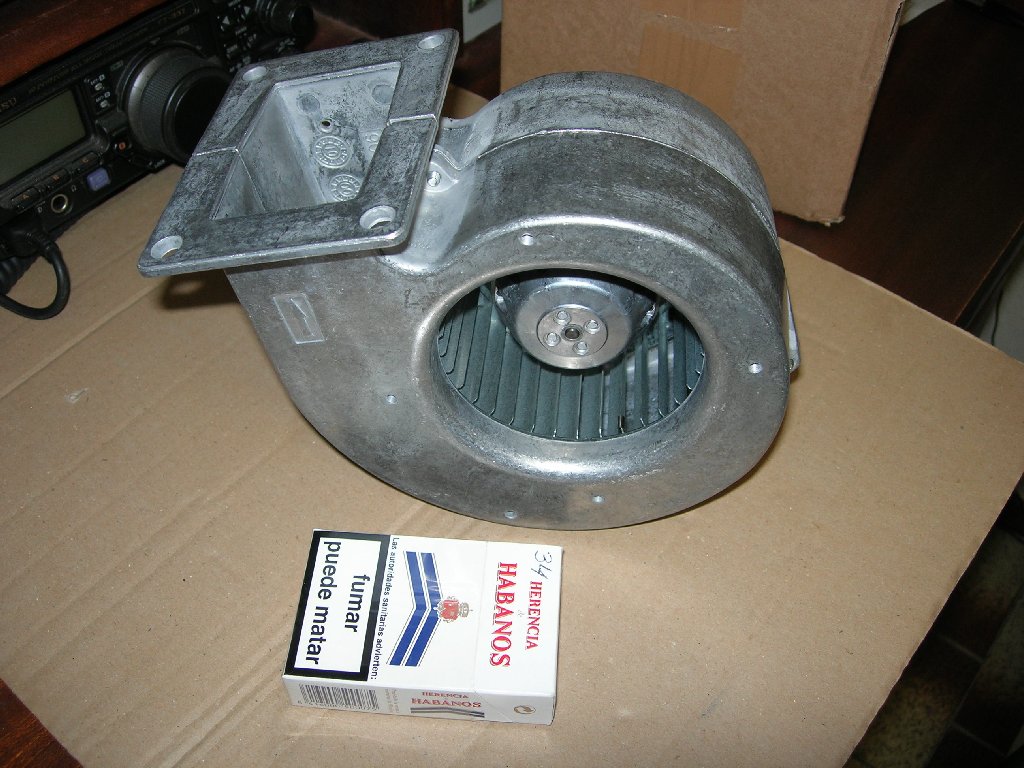

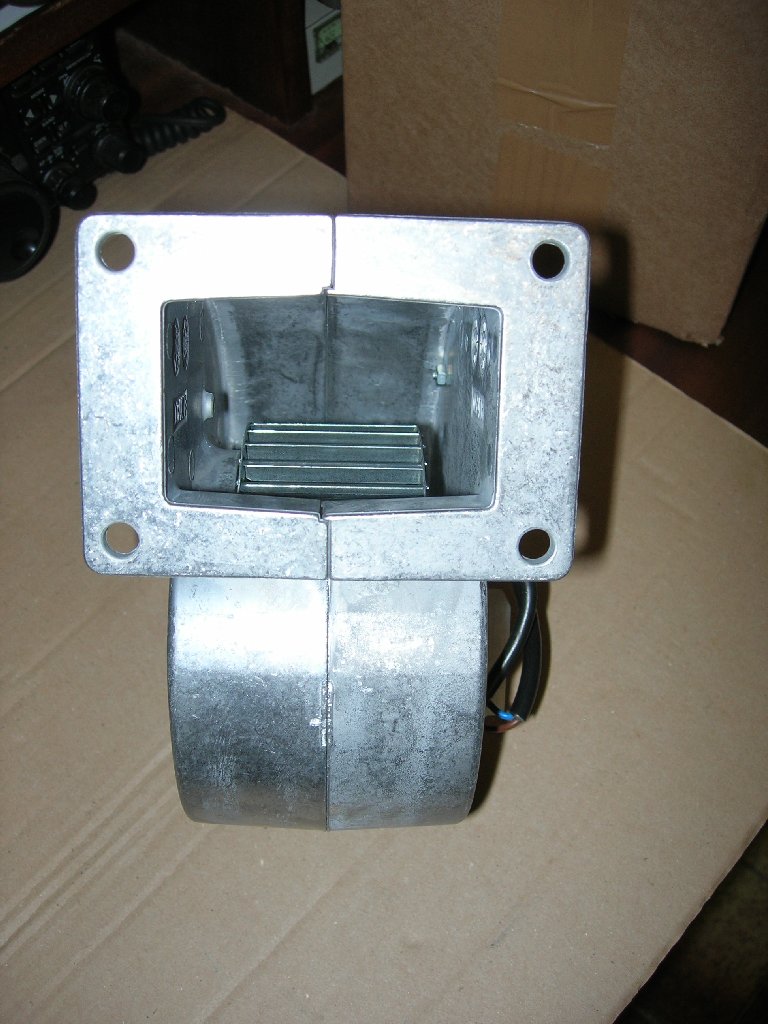

Soplador elegido para enfriar la vávula con un caudal de aire de 155 mts. cúbicos por hora

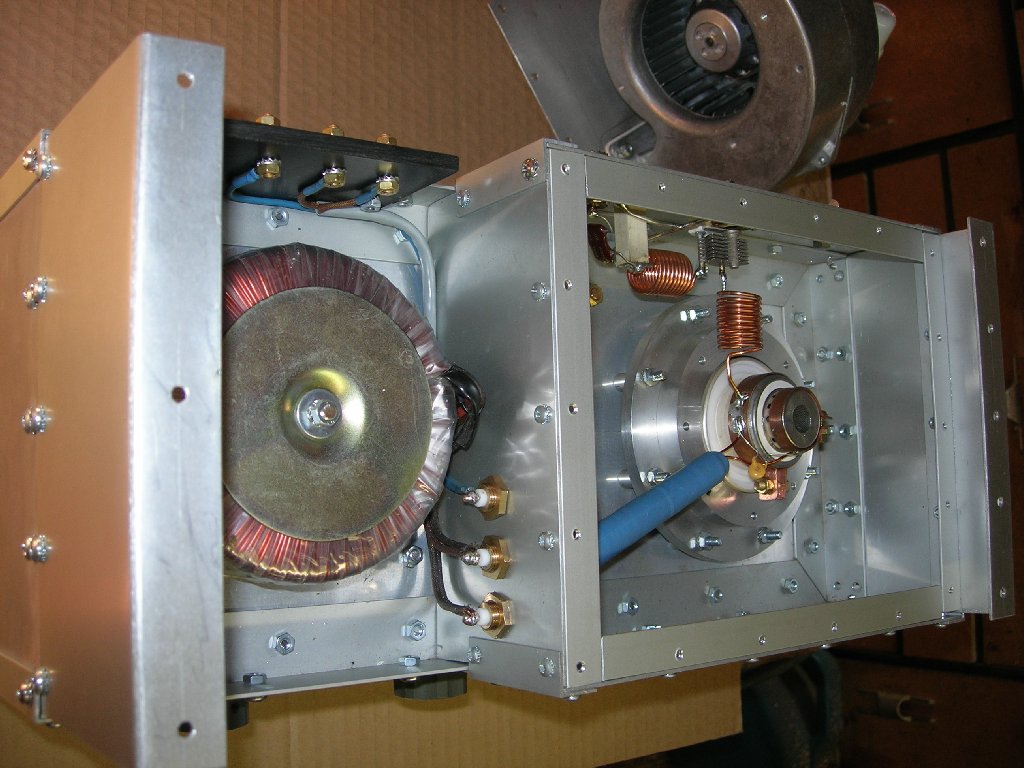

Próximos al final de la experiencia

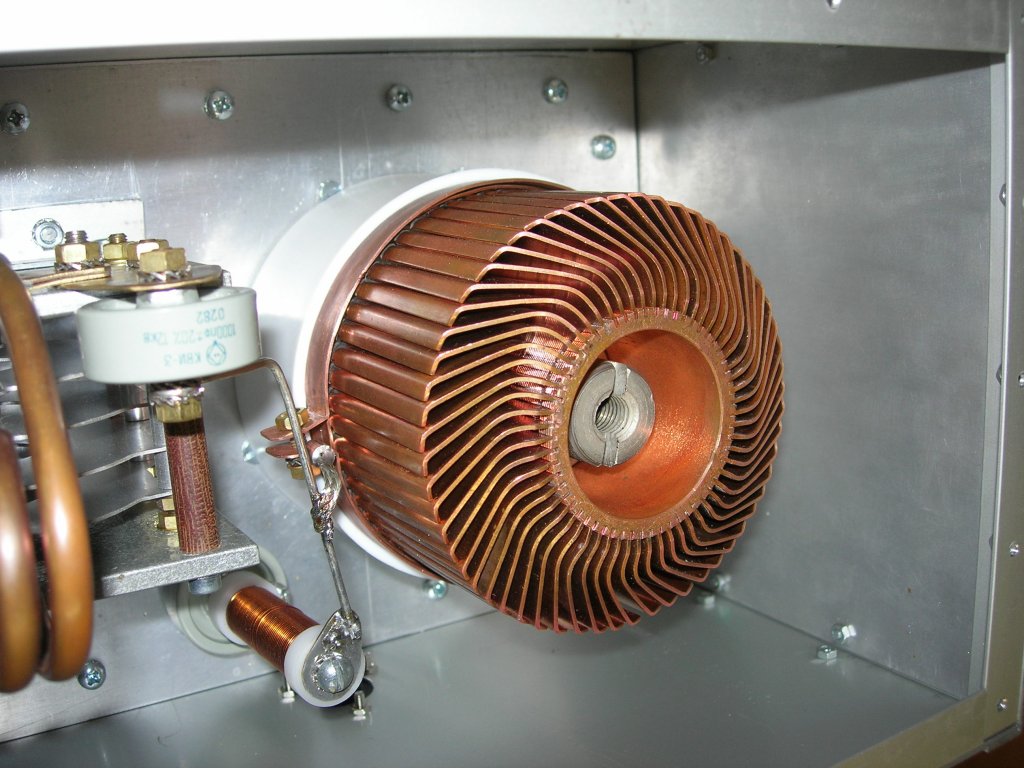

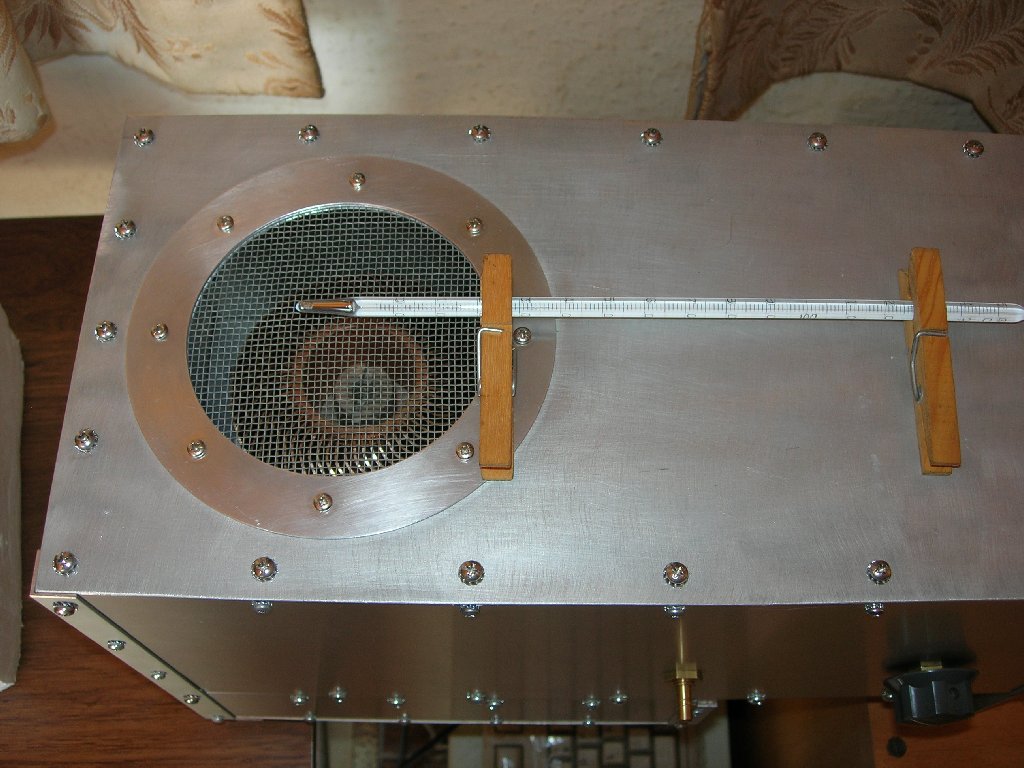

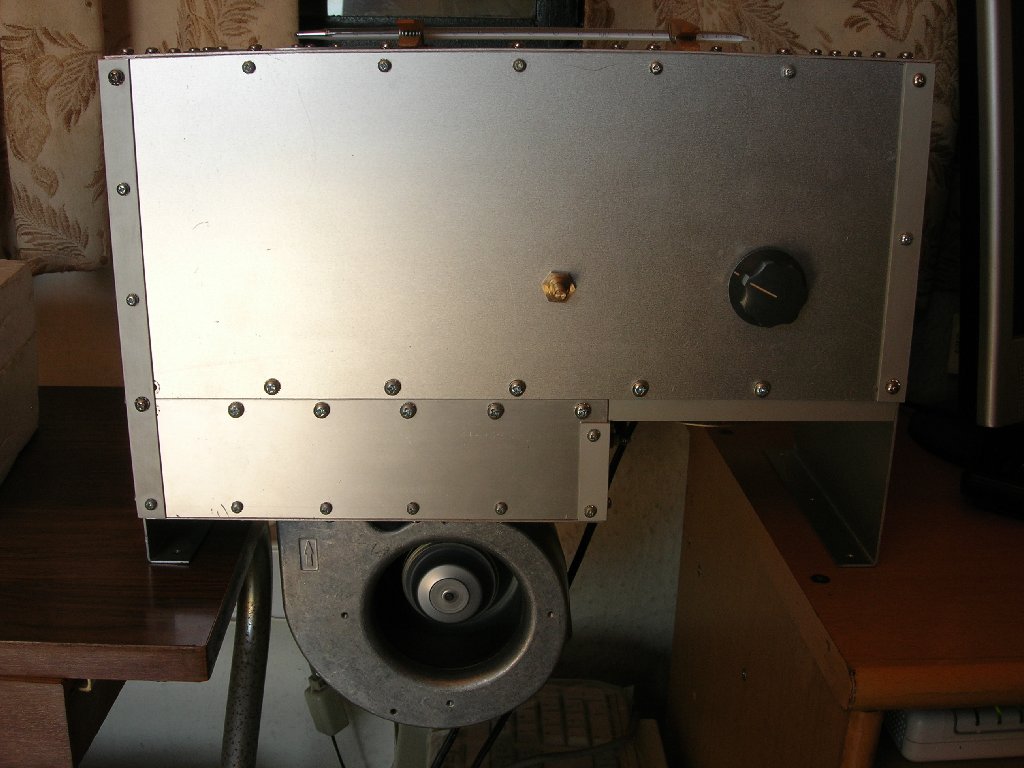

Realizando el "quemado" del cátodo segun UR4LL

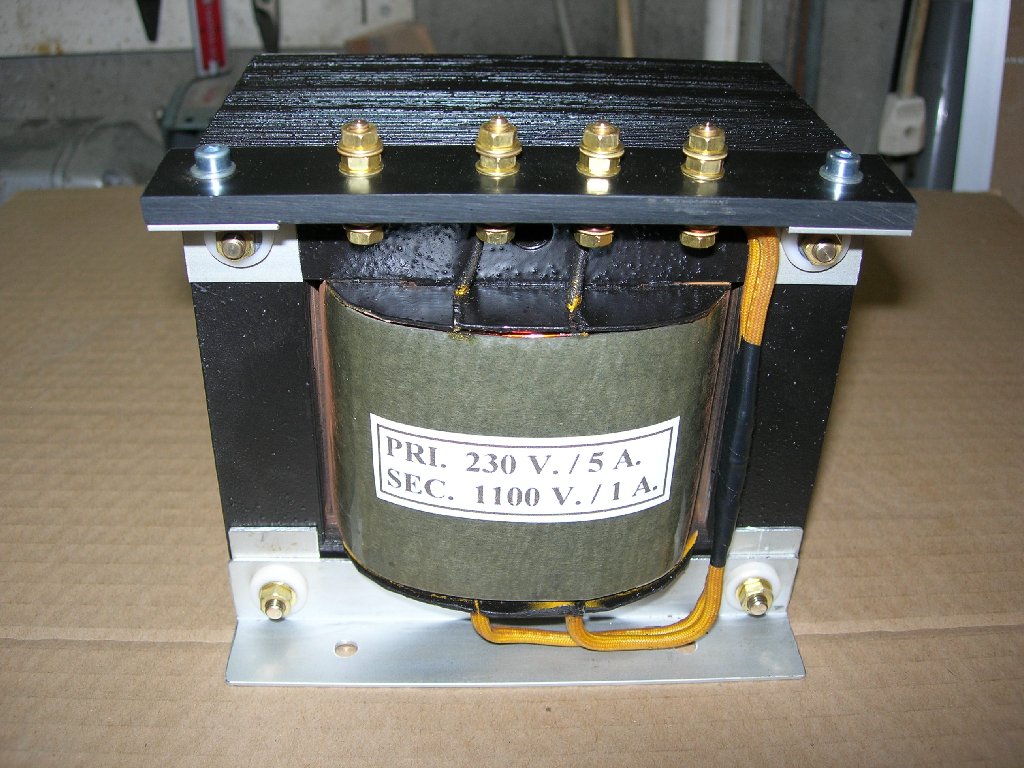

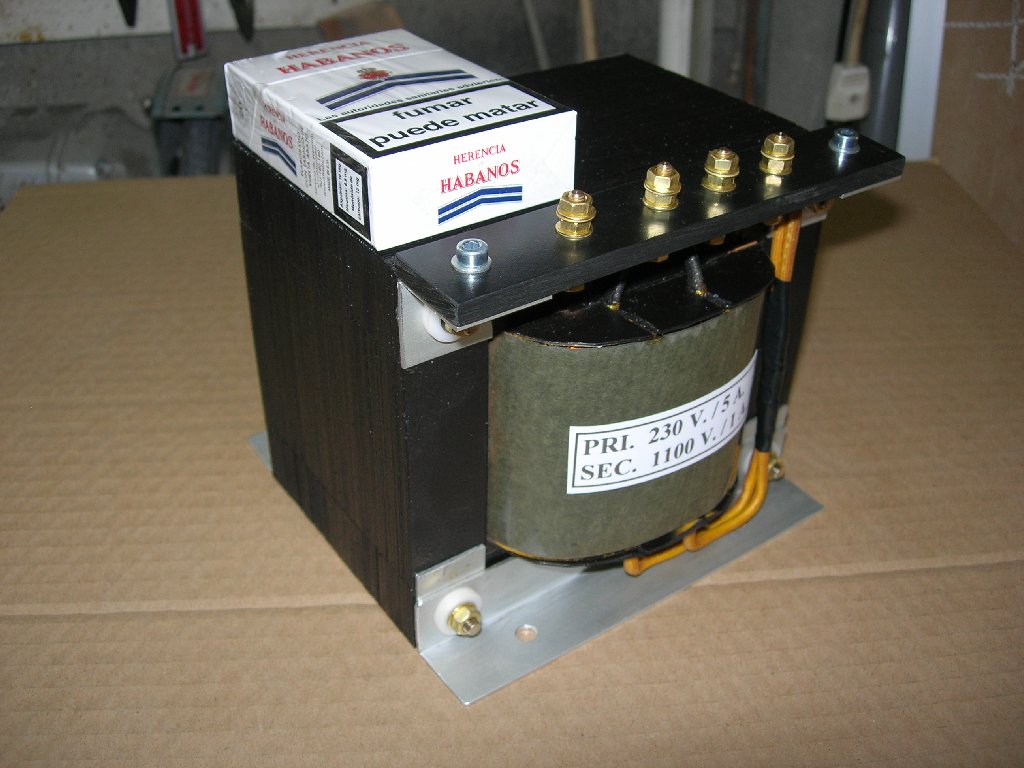

Como final, ensayo del trafo, primer test y trabajo terminado.
